Texas Instruments MCU en temps réel TMS320F28003x/TMS320F28003x-Q1

Les microcontrôleurs en temps réel TMS320F28003x/TMS320F28003x-Q1 de Texas Instruments font partie des microcontrôleurs en temps réel C2000™. Les microcontrôleurs C2000 sont des dispositifs évolutifs à très faible latence conçus pour l'efficacité dans l'électronique de puissance, y compris une densité de puissance élevée, des fréquences de commutation élevées et prenant en charge l'utilisation des technologies GaN et SiC.

Les microcontrôleurs en temps réel TMS320F28003x/TMS320F28003x-Q1 de TI offrent un sous-système de contrôle en temps réel basé sur le cœur DSP 32 bits C28x de TI, qui fournit des performances de traitement du signal de 120 MHz pour un code à virgule flottante ou fixe exécuté à partir d'une mémoire flash ou SRAM intégrée. Les dispositifs TMS320F28003x-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.

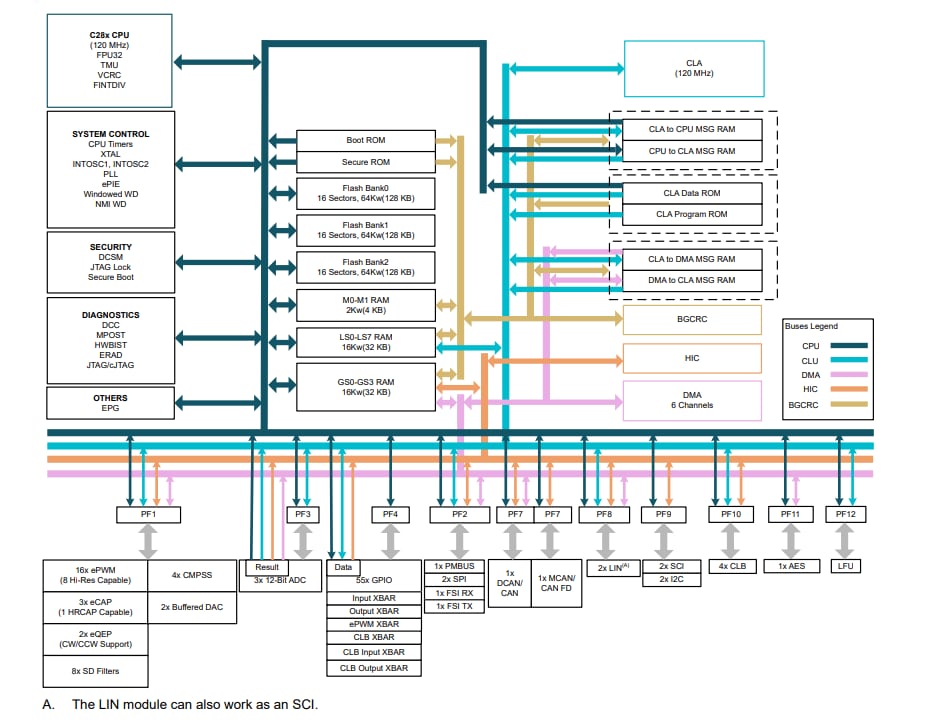

Caractéristiques

Cœur DSP TMS320C28x 32 bits à 120 MHz
- Unité à virgule flottante (FPU) IEEE 754
  - Prise en charge de la Division d'entier rapide (FINTDIV)
- Unité de calcul trigonométrique (TMU)
  - Prise en charge du contrôle NLPID (dérivé intégral proportionnel non linéaire)
- Moteur CRC et Instructions (VCRC)
- Dix points de rupture matériels (avec ERAD)
Accélérateur de loi de commande (CLA) programmable
- 120 MHz
- Instructions à virgule flottante simple précision IEEE 754
- Exécute le code indépendamment de la CPU principale
Mémoire sur puce
- 384 ko (192 kW) de mémoire flash (protégée ECC) sur trois bancs indépendantes
- 69 ko (34,5 kW) de RAM (protégé ECC)
- Sécurité à double zone
- Démarrage sécurisé et verrouillage JTAG
Contrôle d'horloge et de système
- Deux oscillateurs internes de 10 MHz
- Oscillateur à quartz ou entrée d'horloge externe
- Module de minuteur watchdog fenêtré
- Circuit de détection d'horloge manquante
- Comparateur à double horloge (DCC)
Conception E/S 3,3 V
- La génération VREG interne permet une conception à alimentation unique
- Circuit de réinitialisation de baisse de tension (BOR)
Périphériques de système
- Contrôleur DMA (Direct Memory Access) à 6 canaux
- 55 multiplexés programmables individuellement
- Broches d'entrée/sortie à usage général (GPIO)
- 23 entrées numériques sur broches analogiques
- 2 entrées/sorties numériques sur broches analogiques (AGPIO)
- Expansion améliorée de l'interruption périphérique (ePIE)
- Prise en charge de plusieurs modes basse consommation (LPM)
- Analyse et diagnostic intégrés en temps réel (ERAD)
- Numéro d'Identification unique (UID)
Périphériques de communication
- Une interface de bus de gestion d'alimentation (PMBus)
- Deux interfaces de circuit inter-intégré (I²C)
- Un port de bus de contrôleur de zone de réseau (CAN/DCAN)
- Un réseau de zone de contrôleur avec port de bus CAN FD/MCAN (débit de données flexible)
- Deux ports SPI (Interface périphérique série)
- Deux interfaces de communication série (SCI) compatibles UART
- Deux interfaces de réseau d'interconnexion local (LIN) compatibles UART
- Interface série rapide (FSI) avec un émetteur et un récepteur (jusqu'à 200 Mbit s)

Système analogique
- Trois convertisseurs analogique-numérique (CAN) 12 bits 4 MS/s
  - Jusqu'à 23 canaux externes (y compris les deux sorties GPDAC)
  - Quatre blocs de post-traitement intégrés (PPB) par CAN
- Quatre comparateurs fenêtrés (CMPSS) avec convertisseurs numériques-analogiques (CNA) de référence à 12 bits
  - Filtres à perturbations numériques
- Deux sorties CNA à tampon de 12 bits
Périphériques de contrôle améliorés
- 14 canaux ePWM avec huit canaux qui ont des capacités haute résolution (résolution 150 ps)
  - Prise en charge intégrée de la bande morte
  - Zones de déclenchement matérielles intégrées (TZ)
- Trois modules eCAP (Capture améliorée)
  - Capture haute résolution (HRCAP) disponible sur l'un des trois modules eCAP
- Deux modules Pulse d'encodeur Quadrature (eQEP) améliorés avec prise en charge des modes de fonctionnement CW/CCW
- Huit canaux d'entrée de module de filtre Sigma-Delta (SDFM) (deux filtres parallèles par canal)
  - Filtrage de données SDFM standard
  - Filtre de comparateur pour une action rapide pour une surévaluation ou une sous-évaluation
- Générateur de modèles intégrés (EPG)
Bloc logique configurable (CLB)
- 4 dalles
- Augmente la capacité périphérique existante
- Prend en charge les solutions de gestionnaire de poste
Contrôleur d'interface hôte (HIC)
- Accès à la mémoire interne d'un hôte externe
CRC de fond (BGCRC)
- Calcul d'un cycle de données CRC sur 32 bits de données
Accélérateur AES (Norme de cryptage avancée)
Mise à jour du micrologiciel en direct (LFU)
- Passage rapide du contexte de l'ancien au nouveau micrologiciel
- Amélioration du temps d'effacement du banc Flash
Caractéristiques de diagnostic
- Alimentation mémoire sur auto-test (MPOST)
- Autotest matériel intégré (HWBIST)

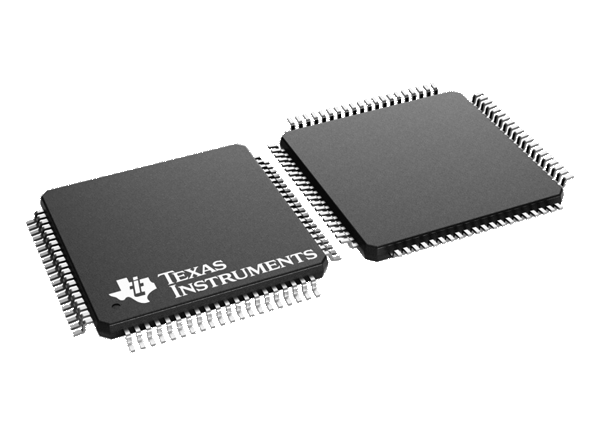

Options de boîtier :
- Quadruple Flatpack à profil mince (LQFP) 100 broches [suffixe PZ]
- Quadruple Flatpack à profil mince (LQFP) à 80 broches [suffixe PN]
- 64 broches (LQFP) [suffixe PM]
- 48 broches (LQFP) [suffixe PT]
Options de température :
- –40 °C à 125 ºC à l'air libre (T_A)
- Jonction de –40 °C à + 150 ºC (T_J)

Applications

Électroménager
- Unité de climatisation extérieure
Immotique
- Commande d'entraînement de l'opérateur de porte
Machines et machines-outils industriels
- Équipement de tri automatisé
- Machine à textiles
Onduleurs CA et pilotes VF
- Module de contrôle de moteur CA
- Rétroaction de position de moteur CA
- Module d'étage de puissance moteur CA
Systèmes de transport de moteurs linéaires
- Étage de puissance moteur linéaire
Servomoteurs à axe unique et multi-axiaux
- Retour de position d'asservissement
- Module d'étage de puissance servomoteur
Pilotes BLDC contrôlés par la vitesse
- Pilote de moteur BLDC à entrée CA
- Pilote de moteur BLDC à entrée CC
Automatisation d'usine
- Asservissement de robots
- Commande de moteur robot mobile
- Capteur de position
Alimentation industrielle
- CA-CC industriel
Onduleurs
- Onduleurs triphasés
- Onduleurs monophasés en ligne
Alimentation des serveurs et télécoms
- CC/CC marchand
- PSU serveur et réseau de commerçants
- Redresseurs télécoms marchands
Systèmes d'assistance à la conduite automobile (ADAS)
- LIDAR à balayage mécanique

Hybrides, systèmes électriques et groupes motopropulseurs
- Convertisseur CC-CC
- Contrôle d'onduleur et de moteur
- Chargeur embarqué (OBC) et sans fil
- Système audio de moteur virtuel (VESS)
- Ventilateur de moteur
- eTurbo/chargeur
- Pompe
- Direction assistée électrique (EPS)
Info-divertissement et groupe
- Affichage tête haute
- Unité de lecture automobile
- Amplificateur automobile externe
Éclairage et électronique de la carrosserie
- Module de compresseur CVC automobile
- Onduleur CC/CA
- Phare
Infrastructure de charge de véhicules électriques
- Station de charge CA (pile)
- Station de charge CC (pile)
- Module d'alimentation de station de chargement EV
- Station de chargement EV sans fil
Stockage des énergies renouvelables
- Système de conversion d'énergie de stockage (PCS)
Énergie solaire
- Onduleur central
- Micro-onduleur
- Optimiseur d'énergie solaire
- Micro-onduleur de protection contre les arcs solaires
- Arrêt rapide
- Inverseur de chaîne
