Texas Instruments Commutateur à usage général SPDT 2:1 TMUX1248
Le commutateur à usage général SPDT 2:1 TMUX1248 Texas Instruments prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (d) allant de GND à VDD. L'état de la broche de sélection (SEL) contrôle laquelle des deux broches source est connectée à la broche de drain. Le TMUX1248 TI fournit un faible courant d'alimentation de 7 nA, permettant au composant d'être utilisé dans un grand nombre d'applications portables ou à faible puissance.
Le composant offre une commutation sans contact qui ajoute de la robustesse au système en empêchant les signaux sources de court-circuiter pendant les événements de commutation. La commutation sans contact à court-circuit empêche l'activation simultanée des deux broches source.
Toutes les entrées logiques ont des seuils compatibles logiques de 1,8 V, permettant un fonctionnement avec des signaux logiques basse tension. Le circuit logique de sécurité permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation ou à une tension supérieure à la broche d'alimentation-jusqu'à 5,5 V, protégeant le TMUX1248 des dommages potentiels.
Le commutateur TMUX1248 prend en charge une large plage de fonctionnement de 1,08 V à 5,5 V et est logé dans un boîtier SC70.
Caractéristiques
- Fonctionnement rail-à-rail
- Chemin de signal bidirectionnel
- Compatible logique 1,8 V
- Logique de sécurité après défaillance
- Tolérance de surtension d'entrée de contrôle 5,5 V
- Faible résistance à l'état passant de 3 Ω
- Large plage d'alimentation de 1,08 V à 5,5 V
- Température de fonctionnement : de -40°C à +125 C
- Faible courant d'alimentation de 7 nA
- Coupure avant fermeture
Applications
- Commutation analogique et numérique
- Multiplexage de bus I2C et SPI
- Serveurs en racks
- Carte d'interface réseau (NIC)
- Lecteur de codes-barres
- Immotique
- Module d'entrée analogique
- Commandes de moteurs
- Vidéo-surveillance
- Point de vente électronique
- PC de bureau
- Électroménager

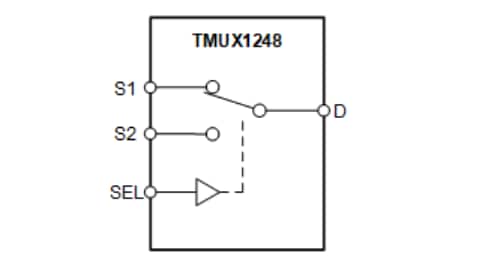

Schéma fonctionnel

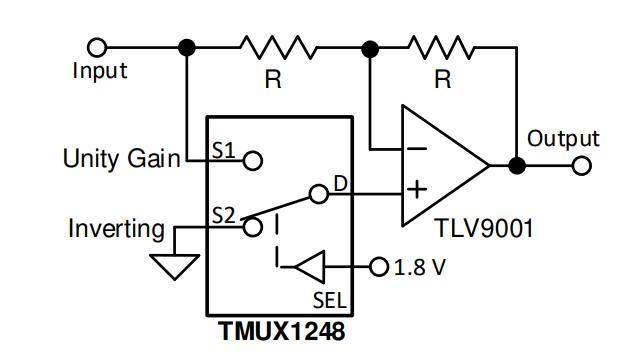

Exemple d'application
