Texas Instruments Multiplexeurs 4 canaux TMUX621x
Les multiplexeurs à 4 canaux TMUX621x Texas Instruments sont des commutateurs CMOS (semi-conducteurs complémentaires à oxyde métallique) avec quatre canaux de commutation unidirectionnels 1:1 (SPST) sélectionnables indépendamment. Ces composants fonctionnent avec une seule alimentation (4,5 V à 36 V), des alimentations doubles (±4,5 V à ±18 V) ou des alimentations asymétriques (telles que VDD = 12 V, VSS = -5 V). Le TMUX621x prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (Dx) allant de VSS à VDD.
Les commutateurs du TMUX621x de Texas Instruments sont contrôlés avec des entrées de contrôle logique appropriées sur les broches SELx. Le TMUX621x fait partie de la famille de dispositifs multiplexeurs et commutateurs de précision et ont des courants de fuite de marche et d'arrêt très faibles leur permettant d'être utilisés dans les applications de mesure de haute précision.
Caractéristiques
- Plage d'alimentation double de ±4,5 V à ±18 V
- Plage d'alimentation simple de 4,5 V à 36 V
- Faible résistance à l'état passant de 2 Ω
- Prise en charge de courant fort 370 mA (maximum)
- Température de fonctionnement : de – 40°C à +125 C
- Compatible logique 1,8 V
- Logique de sécurité après défaillance
- Fonctionnement rail-à-rail
- Fonctionnement bidirectionnel
Applications
- Circuits d'échantillonnage
- Commutation de gain de rétroaction
- Isolation du signal
- Transmetteurs de terrain
- Contrôleurs logiques programmables (CLP)
- Automatisation et contrôle d'usine
- Scanners à ultrasons
- Surveillance et diagnostics des patients
- Électrocardiogramme (ECG)
- Systèmes d'acquisition de données (DAQ)
- Équipement de test de semi-conducteurs
- Test LCD
- Instrumentation (laboratoire, analytique, portable)
- Compteurs intelligents à ultrasons (eau et gaz)
- Solution de réseau optique
- Équipement de test optique

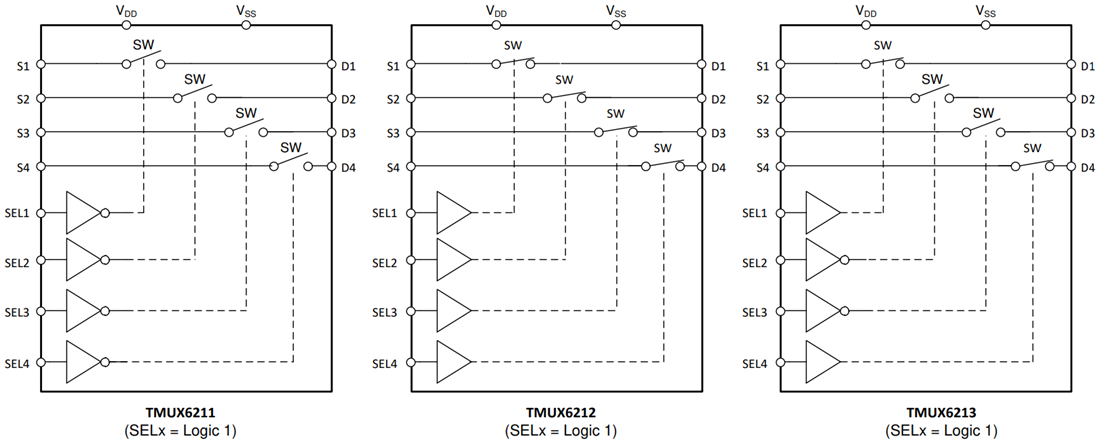

Schéma de principe fonctionnel
Publié le: 2021-03-22
