Texas Instruments Commutateur de précision à 4 canaux 2:1 TMUX6234

Le commutateur de précision à 4 canaux 2 : 1 TMUX6234 de Texas Instruments est un commutateur CMOS multicanal avec une faible résistance à l'état passant. Le TMUX6234 contient quatre commutateurs SPDT contrôlés indépendamment avec une broche EN pour activer ou désactiver les quatre canaux. Le dispositif prend en charge une alimentation simple (4,5 V à 36 V), des alimentations doubles (±4,5 V à ±18 V) ou des alimentations asymétriques (comme VDD = 18 V et VSS = –5 V). Le TMUX6234 prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (D) allant de VSS à VDD.

Toutes les broches d'entrée de commande logique prennent en charge des niveaux logiques de 1,8 V à VDD, assurant une compatibilité logique en fonctionnement avec une large gamme de tensions logiques. Le circuit logique de sécurité permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation, protégeant le composant des dommages potentiels. Le TMUX6234 de Texas Instruments fait partie de la famille de dispositifs multiplexeurs et commutateurs de précision. Ces dispositifs ont des courants de fuite sous tension et hors tension très faibles et une injection à faible charge, ce qui leur permet d'être utilisés dans les applications de mesure de haute précision.

Caractéristiques

  • Plage d'alimentation double de ±4,5 V à ±18 V
  • Plage d'alimentation simple de 4,5 V à 36 V
  • Faible résistance à l'état passant de 3,6 Ω
  • Faible diaphonie –105 dB
  • Faible délai de propagation de 450 ps
  • Prise en charge de courant fort (400 mA (maximum))
  • Température de fonctionnement : de – 40°C à +125 C
  • Entrées compatibles logiques 1,8 V
  • Logique de sécurité après défaillance
  • Fonctionnement rail-à-rail
  • Chemin de signal bidirectionnel
  • Coupure avant fermeture

Applications

  • Unités radio à distance (RRU)
  • mMIMO système d'antennes actives (AAS)
  • Contrôleurs logiques programmables (CLP)
  • Modules d'entrée analogiques
  • Équipement de test de semi-conducteurs
  • Équipement de test de batterie
  • Systèmes d'acquisition de données (DAQ)
  • Scanners à ultrasons
  • Surveillance et diagnostics des patients
  • Solution de réseau optique
  • Équipement de test optique
  • Réseau câblé

Schéma de principe fonctionnel

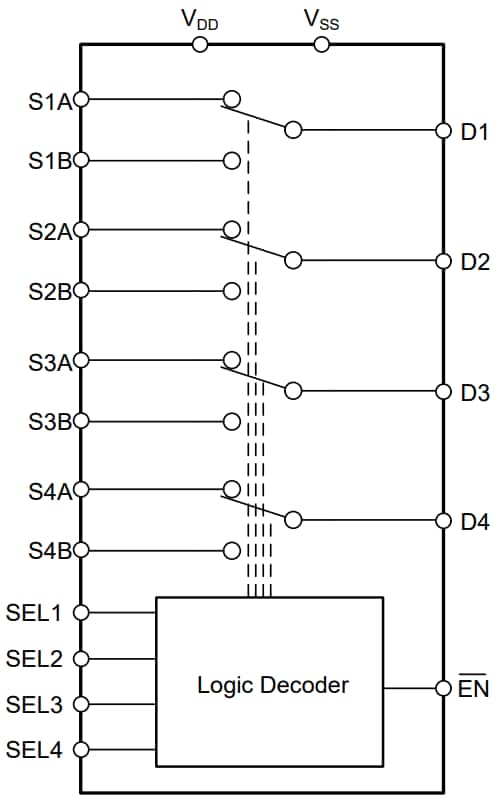

Schéma de principe - Texas Instruments Commutateur de précision à 4 canaux 2:1 TMUX6234
Publié le: 2021-09-02 | Mis à jour le: 2022-03-11
