Texas Instruments Commutateur de précision à 2 canaux TMUX6236 2:1 (SPDT)
Le commutateur de précision à 2 canaux TMUX6236 2:1 (SPDT) de Texas Instruments est un commutateur à semi-conducteur à oxyde métallique complémentaire (CMOS) avec deux commutateurs 2:1. Le dispositif fonctionne bien avec des alimentations doubles (±4,5 V à ±18 V), une seule alimentation (4,5 V à 36 V), ou des alimentations asymétriques (telles que VDD = 12 V, VSS = -5 V). Le TMUX6236 de Texas Instruments prend en charge les signaux analogiques et numériques bidirectionnels sur les broches de source (Sx) et de drain (D) allant de VSS à VDD.
Toutes les entrées de commande logique prennent en charge des niveaux logiques allant de 1,8 V à VDD. Cette caractéristique garantit la compatibilité logique TTL et CMOS lors du fonctionnement dans la plage de tension d'alimentation valide. Le circuit logique de sécurité permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation, protégeant le composant des dommages potentiels.
Caractéristiques
- Plage d'alimentation double de ±4,5 V à ±18 V
- Plage d'alimentation simple de 4,5 V à 36 V
- Faible résistance de 2 Ω
- Prise en charge de courant élevé (WQFN) 330 mA (maximum)
- Température de fonctionnement : de – 40° C à +125° C
- Compatible logique 1,8 V
- Résistance d'abaissement intégrée sur les broches logiques
- Logique de sécurité intégrée
- Fonctionnement rail-à-rail
- Fonctionnement bidirectionnel
Applications
- Automatisation d'usine et contrôles industriels
- Contrôleurs logiques programmables (CLP)
- Modules d'entrée analogiques
- Équipement de test ATE
- Systèmes de gestion de batteries
- Scanners à ultrasons
- Surveillance et diagnostics des patients
- Solution de réseau optique
- Équipement de test optique
- Appareils radio à distance
- Réseau câblé
- Systèmes d’acquisition de données

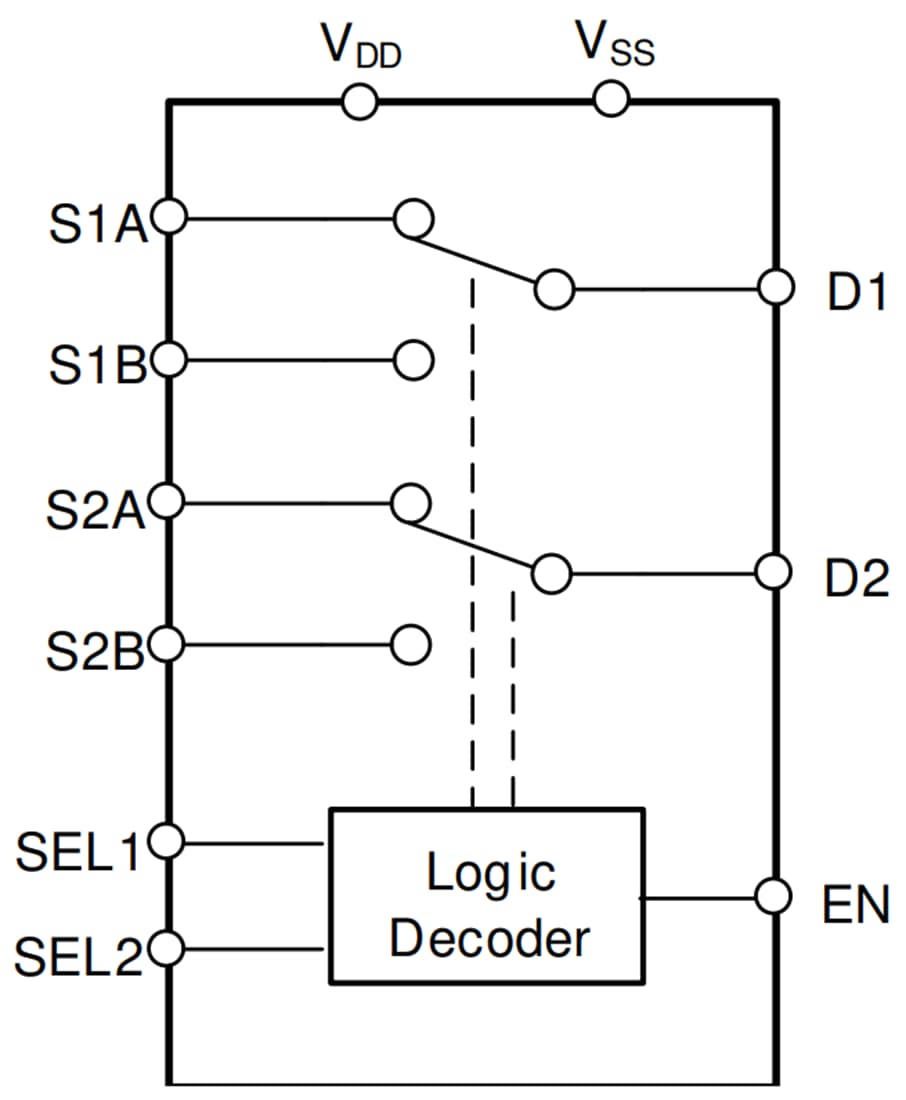

Schéma fonctionnel
Publié le: 2022-10-14
| Mis à jour le: 2024-05-09
