Texas Instruments Module d'évaluation (EVM) de commutateur TMUX646EVM
Le module d'évaluation (EVM) de commutateur TMUX646EVM Texas Instruments prend en charge l'évaluation du TMUX646, un commutateur 10 canaux dans le boîtier BGA (ZEC) à 36 broches. Ce module d'évaluation peut être utilisé pour le prototypage et le test rapides du composant, en particulier pour les paramètres CC. Le TMUX646EVM permet des charges facilement configurables pour la caractérisation CC. Le TMUX646EVM de Texas Instruments fournit l'option de tester l'un des canaux avec des connecteurs SMA en utilisant les pastilles pour les ports SMA, un deuxième TMUX646 dans un boîtier BGA (ZEC) et des résistances de terminaison.
Caractéristiques
- Configuration de prototypage et de test rapide pour le boîtier BGA (ZEC) TMUX646 à 36 broches
- Un TMUX646 installé (U1), avec un autre pastille TMUX646 disponible pour un test SMA à un canal (U2)
- Condensateurs de découplage d'alimentation installés pour U1 et U2
- Pastille de condensateur 0603 supplémentaire disponible pour U1
- Option d'encombrement de composant pour ajouter des résistances et des condensateurs comme charges simples ou différentielles sur toutes les broches E/S analogiques pour U1
- Six plaquettes SMA (un canal de TMUX646) avec des pastilles de résistance de terminaison sur U2 pour tester à l'aide d'E/S SMA pour un canal

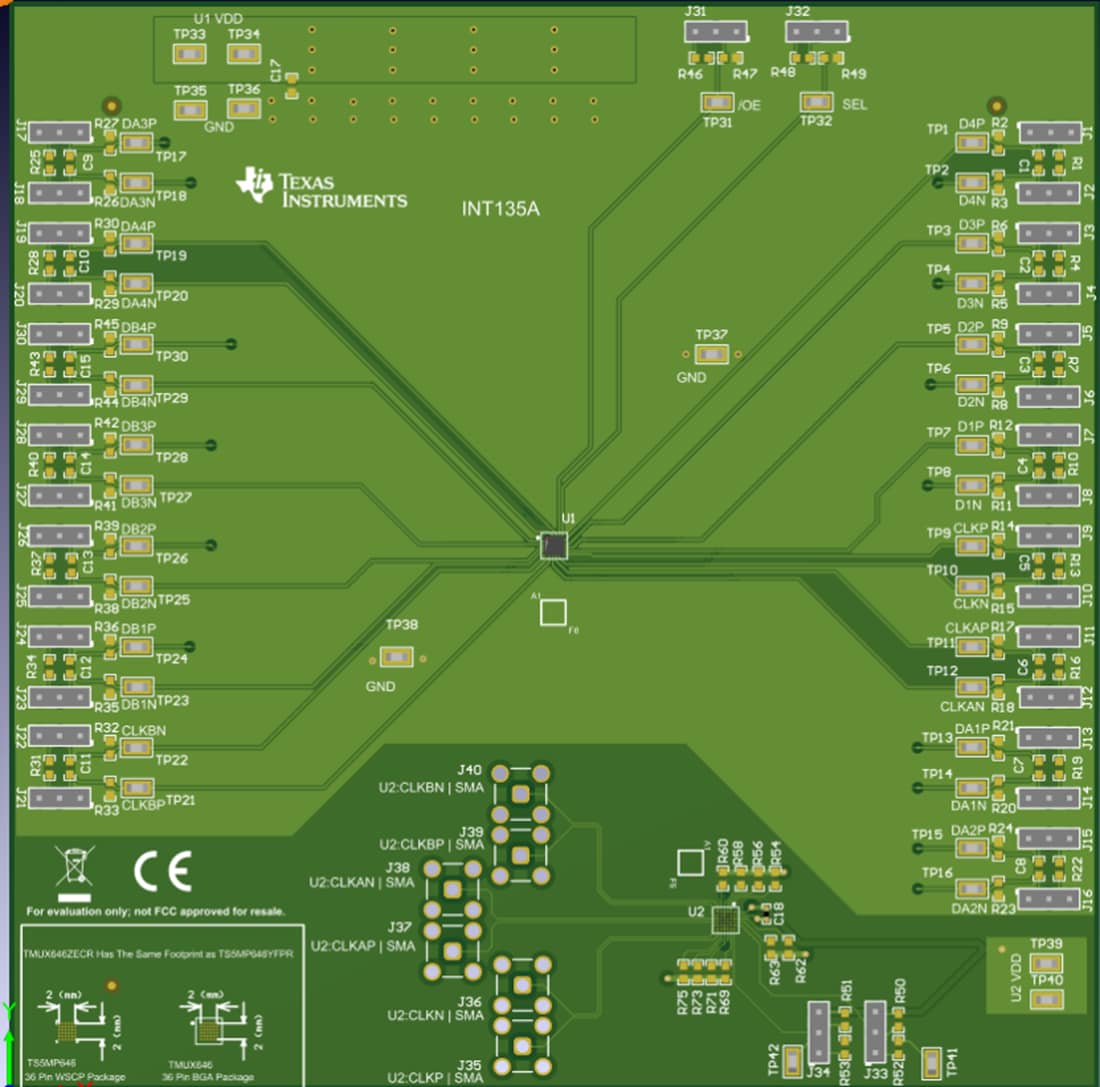

Configuration de carte
Produits associés
Texas Instruments Commutateur MIPI à 10 canaux TMUX646
Commutateur bidirectionnel SPDT optimisé à 10 canaux (5 différentiels) pour une utilisation dans les applications à haut débit.
Publié le: 2021-06-11
| Mis à jour le: 2022-03-11
