Texas Instruments COMMUTATEURS DE PRÉCISION 2:1 (SPDT) TMUX7219/TMUX7219-Q1
Les commutateurs de précision TMUX7219/TMUX7219-Q1 2:1 (SPDT) deTexas Instruments sont des commutateurs à effet de champ à semi-conducteur complémentaire (CMOS) avec immunité au verrouillage dans une configuration à un canal, 2:1 (SPDT). Le dispositif fonctionne avec une alimentation unique (de 4,5 V à 44 V), des alimentations doubles (±4,5 V à ±22 V) ou des alimentations asymétriques (telles que VDD = 12 V, VSS = -5 V). Le TMUX7219 prend en charge les signaux analogiques et numériques bidirectionnels sur les broches de source (Sx) et de drain (D) de VSS à VDD.
Les TMUX7219/TMUX7219-Q1 de TI peuvent être activés ou désactivés EN contrôlant la broche EN. Lorsqu'ils sont désactivés, les deux commutateurs de chemin de signal sont désactivés. Lorsqu'elle est activée, la broche SEL peut être utilisée pour activer le chemin du signal 1 (S1 à d) ou le chemin du signal 2 (S2 à D). Toutes les entrées de commande logique prennent en charge les niveaux logiques de 1,8 V à VDD, ce qui garantit la compatibilité logique TTL et CMOS lors du fonctionnement dans la plage de tension d'alimentation valide. Le circuit logique à sécurité intégrée permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation, protégeant ainsi l'appareil de tout dommage potentiel.
La gamme TMUX72xx fournit une immunité de verrouillage, évitant les événements de courant fort indésirables entre les structures parasites au sein du composant généralement causés par des événements de surtension. Un état de verrouillage se poursuit généralement jusqu'à ce que les rails d'alimentation soient éteints et peuvent entraîner une défaillance de l'appareil. La fonction d'immunité de verrouillage permet d'utiliser la gamme de commutateurs et de multiplexeurs TMUX72xx dans des environnements difficiles.
Caractéristiques
- Certifié AEC-Q100 pour les applications automobiles
- Température de dispositif de classe 1: température de fonctionnement ambiante de -40° C à + 125° C
- Immune au verrouillage
- Plage d'alimentation bipolaire symétrique de ±4,5 V à ±22 V
- Plage d'alimentation simple de 4,5 V à 44 V
- Faible résistance à l'état passant 2,1 Ω
- injection de charge faible de -10 PC
- Prise en charge de courant fort 330 mA (maximum)
- Compatible logique 1,8 V
- Logique de sécurité après défaillance
- Fonctionnement rail-à-rail
- Chemin de signal bidirectionnel
- Coupure avant fermeture
Applications
- Automatisation d'usine et contrôles industriels
- Contrôleurs logiques programmables (CLP)
- Modules d'entrée analogiques
- Test de semi-conducteur
- Station de charge CA (Pile)
- Scanners à ultrasons
- Surveillance et diagnostics des patients
- Solution de réseau optique
- Équipement de test optique
- Appareils radio à distance
- Réseau câblé
- Systèmes d’acquisition de données
- Compteurs de gaz
- Émetteurs de flux
Datasheets

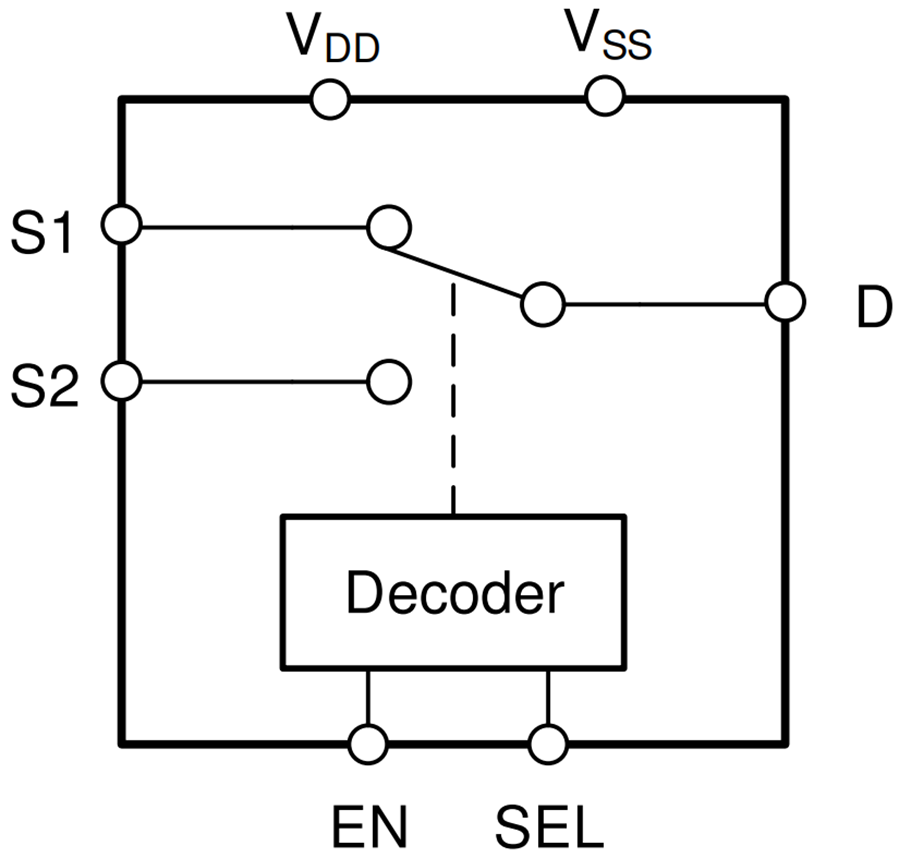

Diagramme fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) de commutateur TMUX72XXDGKEVM
Prend en charge l'évaluation des composants TMUX72xx dans le boîtier VSSOP (DGK) à 8 broches, y compris TMUX7219DGK.
Texas Instruments Module d'évaluation TMUX-8RQX-EVM
Permet un prototypage rapide des multiplexeurs à tension moyenne proposés en boîtiers RQX à 8 broches.
