Texas Instruments Commutateur de précision à 2 canaux 2:1 (SPDT) TMUX7236
Le commutateur de précision TMUX7236 2:1 2:1 (SPDT) à 2 canaux de Texas Instruments est un commutateur à semiconducteur complémentaire à oxyde métallique (CMOS) avec immunité de verrouillage dans une configuration à canal double, 2:1. Le composant fonctionne bien avec des alimentations doubles (±5 V à ±22 V), une alimentation unique (8 V à 44 V) ou des alimentations asymétriques (telles que VDD = 12 V, VSS = –5 V). Le TMUX7236 prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (D) allant de VSS à VDD.
Toutes les entrées de commande logique prennent en charge des niveaux logiques de 1,8 V à VDD, assurant une compatibilité logique TTL et CMOS lors du fonctionnement dans la plage de tension d'alimentation valide. Le circuit logique de sécurité permet d'appliquer des tensions sur les broches de contrôle avant la broche d'alimentation, protégeant le composant des dommages potentiels.
La famille TMUX72xx de Texas Instruments fournit une immunité de verrou. Il évite les événements de courant élevé indésirables entre les structures parasites au sein du composant généralement causés par des événements de surtension. Un état de verrouillage se poursuit généralement jusqu'à ce que les rails d'alimentation électrique soient éteints et peut entraîner la défaillance de l'appareil. La fonction d'immunité de verrouillage permet d'utiliser la gamme de commutateurs et de multiplexeurs TMUX72xx dans des environnements difficiles.
Caractéristiques
- Immune au verrouillage
- Plage d'alimentation bipolaire symétrique de ±4,5 V à ±22 V
- Plage d'alimentation simple de 4,5 V à 44 V
- Faible résistance de 2 Ω
- Prise en charge de courant élevé (WQFN) 330 mA (maximum)
- Température de fonctionnement : de – 40° C à +125° C
- Compatible logique 1,8 V
- Résistance d'abaissement intégrée sur les broches logiques
- Logique de sécurité intégrée
- Fonctionnement rail-à-rail
- Fonctionnement bidirectionnel
Applications
- Compteurs de gaz
- Émetteurs de flux
- Automatisation d'usine et contrôles industriels
- Contrôleurs logiques programmables (CLP)
- Modules d'entrée analogiques
- Test de semi-conducteur
- Systèmes d’acquisition de données
- Scanners à ultrasons
- Solution de réseau optique
- Équipement de test optique
- Appareils radio à distance
- Réseau câblé
- Surveillance et diagnostics des patients

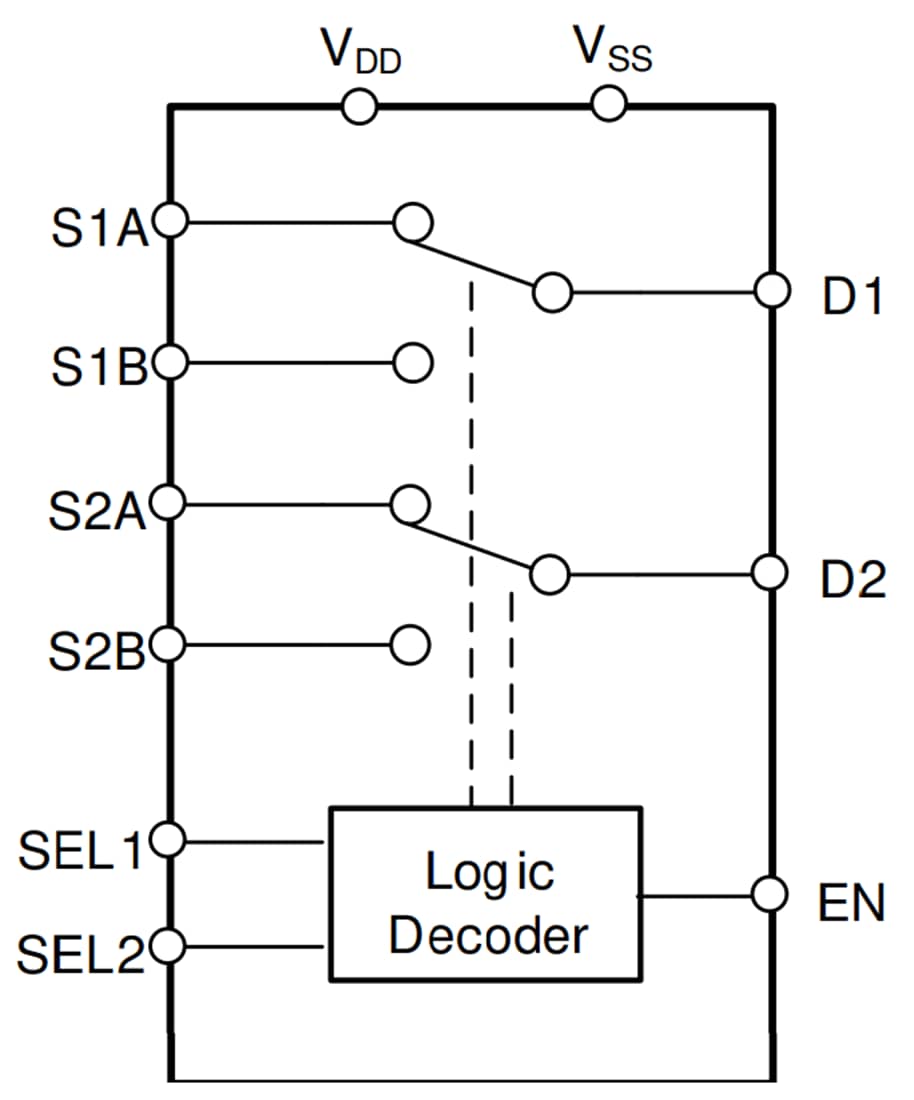

Diagramme fonctionnel
