Texas Instruments Module d'évaluation (EVM) multiplexeur/démultiplexeur TMUXHS4212EVM
Le Module d'évaluation (EVM) multiplexeur/démultiplexeur TMUXHS4212EVM Texas Instruments peut être utilisé pour évaluer le TMUXHS4212. Le TMUXHS4212 est un commutateur multiplexeur/démultiplexeur haute vitesse à 2 canaux compatible avec n'importe quelle interface haute vitesse disposant d'une amplitude différentielle < 1 800 mVpp et d'une tension en mode commun < 2 V. Le module d'évaluation évalue les performances de commutation passives bidirectionnelles haute vitesse pour les applications multiplexeur/démultiplexeur USB Type-C™ prenant en charge les débits de données USB 3.1 Gen 1 et Gen 2. Le TMUXHS4212EVM de Texas Instruments est compatible avec les normes d'interface MIPI DSI/CSI, LVDS et PCI Express Gen 2, Gen 3, et Gen 4.
Caractéristiques
- Interface Simple pour les signaux haut débit via des connecteurs SMP
- Fiches banane universelles pour alimentation externe 3,3 V
- Cavaliers pour une configuration facile de l'appareil
- Traces d'étalonnage pour la désintégration du module d'évaluation du TMUXHS4212 pendant une mesure

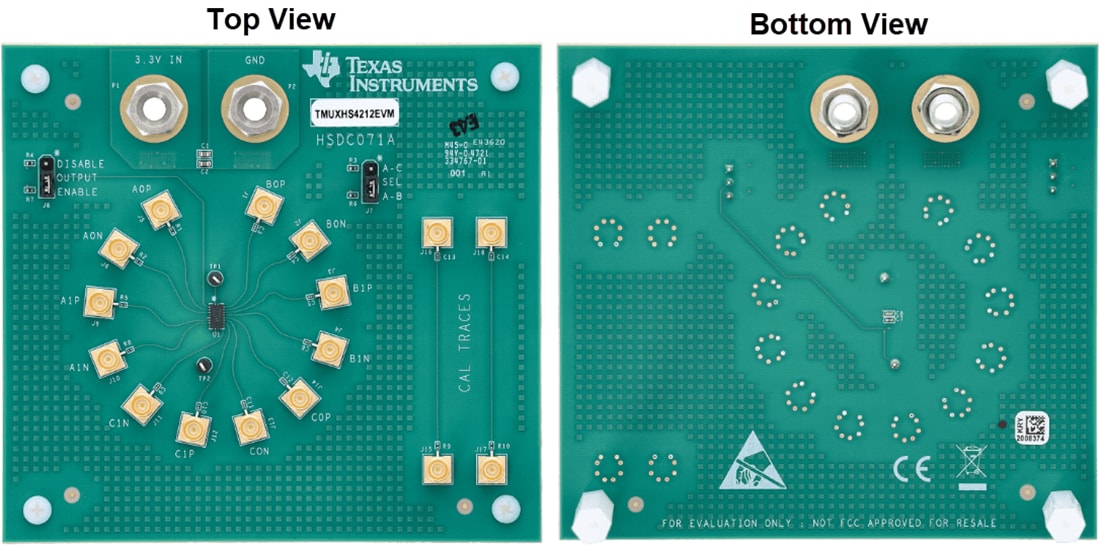

Disposition de la carte
Outils de développement associés
Texas Instruments Multiplexeur 2:1 /Démultiplexeur 1:2 différentiel TMUXHS4212
Commutateur passif bidirectionnel à haute vitesse dans des configurations multiplexeur ou démultiplexeur adaptées à de nombreuses applications.
Publié le: 2020-02-25
| Mis à jour le: 2025-03-06
