Texas Instruments Amplificateurs audio de classe D 2 W TPA2015D1
Les amplificateurs audio de classe D 2 W TPA2015D1 de Texas Instruments offrent un haut rendement avec la technologie AGC SpeakerGuard™ de suivi de batterie et un convertisseur boost adaptatif intégré qui améliore le rendement à faible puissance de sortie. Le TPA2015D1 pilote jusqu'à 2 W dans un haut-parleur de 8 Ω (THD 6 %) et dispose d'un rendement standard de 85 % pour prolonger la durée de vie de la batterie lors de la lecture audio. Le convertisseur élévateur intégré développe une tension d'alimentation de 5,5 V pour l'amplificateur TPA2015D1, fournissant une sortie audio plus élevée qu'un amplificateur autonome directement connecté à la batterie. L'AGC SpeakerGuard ajuste le gain de classe D pour limiter le courant de la batterie et éviter tout écrêtage important.
Les amplificateurs audio TPA2015D1 de TI disposent d'un filtre passe-bas intégré pour améliorer le rejet RF et réduire le bruit hors bande du CNA, augmentant le rapport signal-bruit (SNR).
Le TPA2015D1 est logé dans un boîtier DSBGA (YZH) à pas de 0,5 mm et encombrement réduit de 1,954 mm x 1,954 mm.
Caractéristiques
- Contrôle de gain automatique (AGC) de SpeakerGuard™ intégré avec suivi de batterie amélioré
- Limite la consommation de courant de la batterie
- Empêche l'écrêtage audio
- Charge de 2 W à 8 Ω à partir d'une alimentation de 3,6 V (THD de 6 %)
- Convertisseur élévateur adaptatif intégré
- Augmente le rendement à faible puissance de sortie
- Faible courant de repos de 1,7 mA à partir de 3,6 V
- Fonctionne de 2,5 V à 5,2 V
- Protection thermique et contre les courts-circuits avec récupération automatique
- Trois réglages de gain : 6 dB, 15,5 dB et 20 dB
- Contrôle indépendant pour élévation et classe D
- Compatible broche-à-broche avec TPA2013D1
- Disponible en boîtier DSBGA à 16 billes de 1,954 mm x 1,954 mm
Applications
- Téléphones portables, PDA, GPS
- Appareils électroniques portables et haut-parleurs

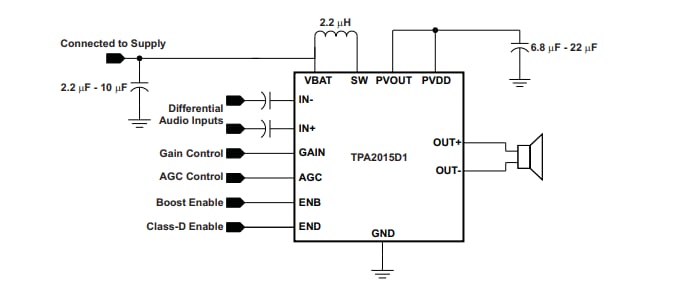

Schéma d'application simplifié

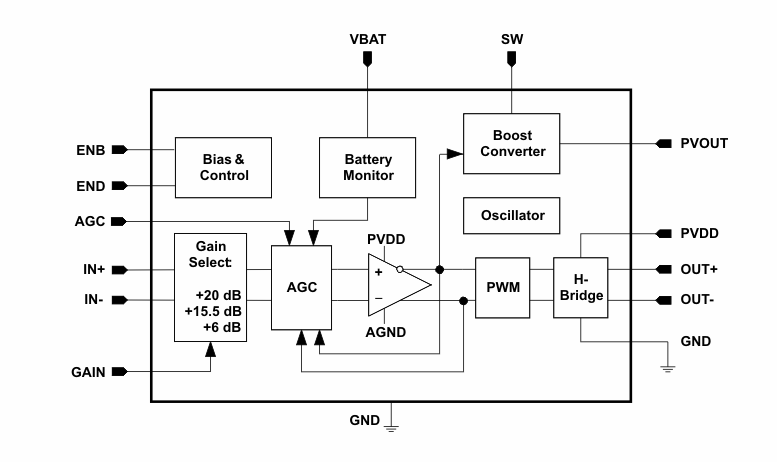

Schéma fonctionnel
