Texas Instruments Module d'évaluation TPS1HTC30EVM

Le module d’évaluation TPS1HTC30EVM de Texas Instruments est mis en œuvre pour permettre aux ingénieurs matériels d’évaluer les performances et les fonctionnalités complètes du commutateur côté haut Automobile TPS1HTC30-Q1. La carte TPS1HTC30EVM de TI offre un moyen transparent de connecter une alimentation à l’entrée du TPS1HTC30-Q1. De plus, la carte connecte une charge au canal de sortie et allume et éteint le dispositif à l’aide des broches de contrôle de la puce elle-même.

Le module d’évaluation TPS1HTC30EVM de TI intègre des caractéristiques de protection telles que l’arrêt thermique, la limitation de sortie et la limite de courant.

Caractéristiques

  • Fonctionnement autonome avec un équipement de banc standard
  • Large plage de tension de fonctionnement de 6 V à 48 V
  • Tolérance CC 64 V en mode désactivé
  • Faible RON de 30 mΩ std, 55 mΩ max
  • Potentiomètre pour résistance SNS, permettant une configuration facile des valeurs de résistance externe
  • Améliore la fiabilité au niveau du système grâce à une limitation de courant réglable, avec une limite de courant de 2 A à 16 A
  • Détection précise du courant du ±4 % à 1 A en mode standard
  • Pince à décharge inductive intégrée > 65 V
  • Faible courant de veille < 0,5 μA
  • Faible courant de repos (Iq) < 2 mA
  • Possibilité de mettre en œuvre une sécurité fonctionnelle
  • Température de fonctionnement de jonction de -40 à 125 °C
  • Commande d’entrée, compatible avec logique 1,8 V, 3,3 V et 5 V
  • Mise à l'échelle de la tension de détection de défaut pour la protection du CAN
  • Détection de charge ouverte à l'état bloqué
  • Détection d’arrêt thermique/d’oscillation
  • Boîtier 14-Pin Thermally-enhanced TSSOP

Contenu du kit

  • 1 TPS1HTC30EVM
  • 1 avis de non-responsabilité EVM Lisez-moi

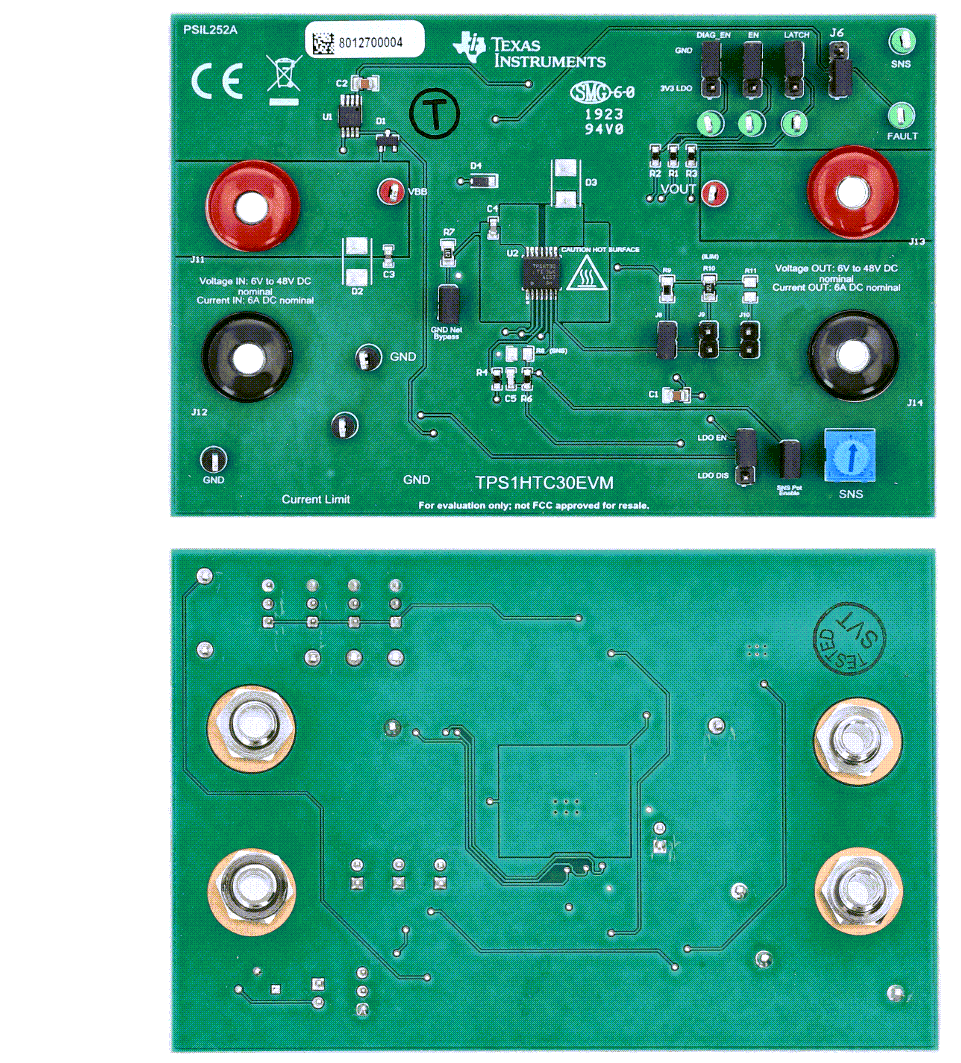

Topologie

Texas Instruments Module d'évaluation TPS1HTC30EVM
