Texas Instruments Multiplexeur de puissance prioritaire TPS2116
Le multiplexeur de puissance prioritaire TPS2116 de Texas Instruments a une tension nominale de 1,6 V à 5,5 V et un courant nominal maximal de 2,5 A. Le dispositif utilise des MOSFET à canal N pour basculer entre les alimentations tout en fournissant une vitesse de balayage contrôlée lorsque la tension est appliquée pour la première fois. Grâce à son faible niveau de repos de 1,32 µA (standard) et de son faible courant de veille de 50 nA (standard), le TPS2116 est idéal pour les systèmes où une batterie est connectée à l'une des entrées. Ces courants faibles prolongent la durée de vie et le fonctionnement de la batterie lorsqu'elle est utilisée.
Le TPS2116 de Texas Instruments peut être configuré pour deux comportements de commutation différents en fonction de l'application. Le mode priorité automatique donne la priorité à l'alimentation connectée au VIN1 et passe à l'alimentation secondaire (VIN2) en cas de chute du VIN1. Le mode manuel permet à l'utilisateur de basculer un GPIO ou d'activer le signal pour basculement entre les canaux.
Caractéristiques
- Plage de tension d'entrée de 1,6 V à 5,5 V
- Courant continu maximal de 2,5 A
- Résistance à l’état passant de 40 Ω (standard)
- Courant de veille VIN2 50 nA (standard)
- Courant de repos 1,32 µA (standard)
- Modes de commutation
- Mode priorité
- Mode manuel
- Vitesse de balayage contrôlée en sortie
- 1,3 ms (standard) à 3,3 V
- Blocage de courant inverse lorsque VOUT > VINx
- Arrêt thermique
Applications
- Systèmes de batteries de secours
- Compteurs électroniques
- Commandes de moteurs
- Immotique

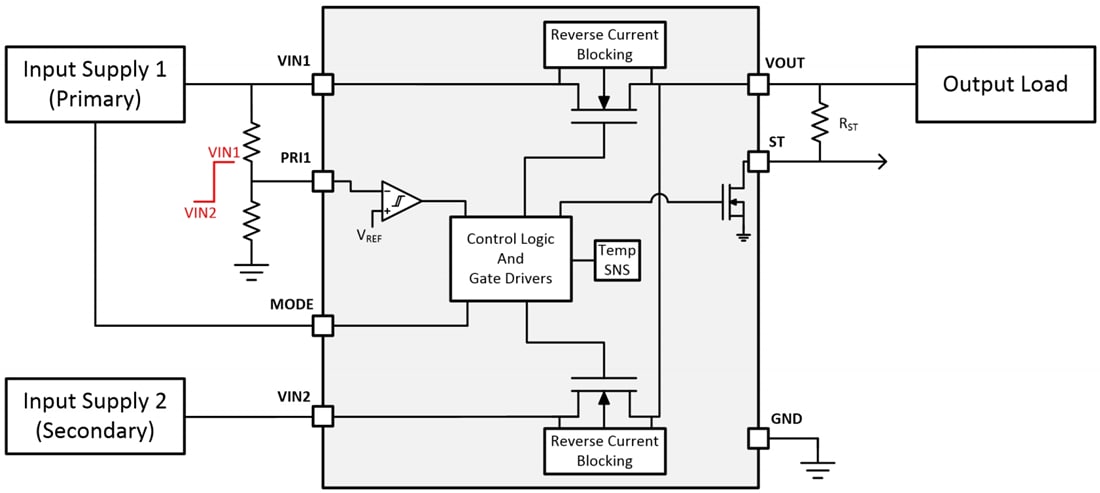

Schéma de principe fonctionnel
Outil de développement associé
Texas Instruments Module d'évaluation multiplexeur TPS2116EVM
Circuit testé pour évaluer le TPS2116, un multiplexeur d'alimentation à entrée double et sortie simple.
Publié le: 2021-08-13
| Mis à jour le: 2022-03-11
