Texas Instruments Module d'évaluation multiplexeur TPS2116EVM
Le Module d'évaluation (EVM) multiplexeur TPS2116EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le TPS2116. Le TPS2116 est un multiplexeur d'alimentation à entrée double et sortie simple qui peut être configuré pour une commutation automatique ou manuelle entre les entrées disponibles. Le module d'évaluation permet à l'utilisateur de configurer le mode de fonctionnement du TPS2116 pour une évaluation à travers sa tension et son courant nominal complets. Les signaux de sortie, d'entrée et de commutation peuvent être surveillés sur le TPS2116EVM de Texas Instruments.
Caractéristiques
- Mode de fonctionnement configurable
- Plage de tension d'entrée de 1,6 V à 5 V VIN
- Fonctionnement continu maximal du courant de commutation de 2,5 A
- Condensateurs CIN et COUT embarqués
- Configurations multiples pour différents modes de fonctionnement
- Diverses conditions de chargement à bord
- Points de test sur chaque broche du TPS2116 pour une évaluation facile
Équipement nécessaire
- Deux alimentations électriques réglables, 0 V–6 V à 2,5 A maximum
- Oscilloscope
- Une charge passive ou active

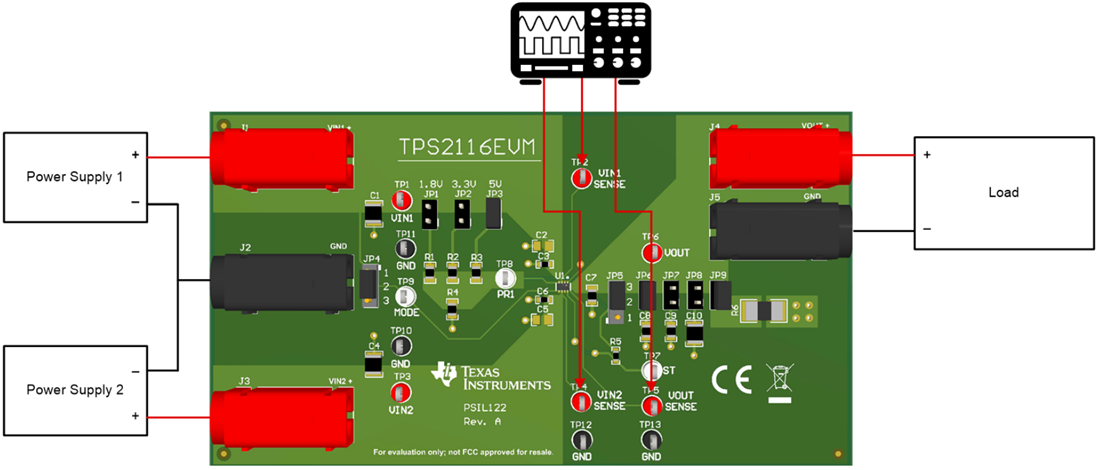

Configuration du test
Produit associé
Texas Instruments Multiplexeur de puissance prioritaire TPS2116
Comprend une tension nominale de 1,6 V à 5,5 V et un courant nominal maximal de 2,5 A.
