Texas Instruments Module d'évaluation (EVM) de multiplexeur TPS2117EVM
Le module d'évaluation (EVM) de multiplexeur TPS2117EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le TPS2117, un multiplexeur de puissance à faible QI. Le TPS2117 est un multiplexeur d'alimentation à entrée double et sortie simple qui peut être configuré pour une commutation automatique ou manuelle entre les entrées disponibles. Le module d'évaluation TPS2117EVM de Texas Instruments permet à l'utilisateur de configurer le mode de fonctionnement du TPS2117 pour une évaluation à travers sa tension et son courant nominal complets. Les signaux de sortie, d'entrée et de commutation peuvent être surveillés sur le module d'évaluation.
Caractéristiques
- Mode de fonctionnement configurable
- Plage de tension d'entrée VIN de 1,6 V à 5,5 V
- Courant de commutation continu maximal de 4 A
- Condensateurs CIN et COUT intégrés
Équipement nécessaire
- Deux alimentations électriques réglables, de 0 V à 6 V à 4 A maximum
- Oscilloscope
- Une charge passive ou active

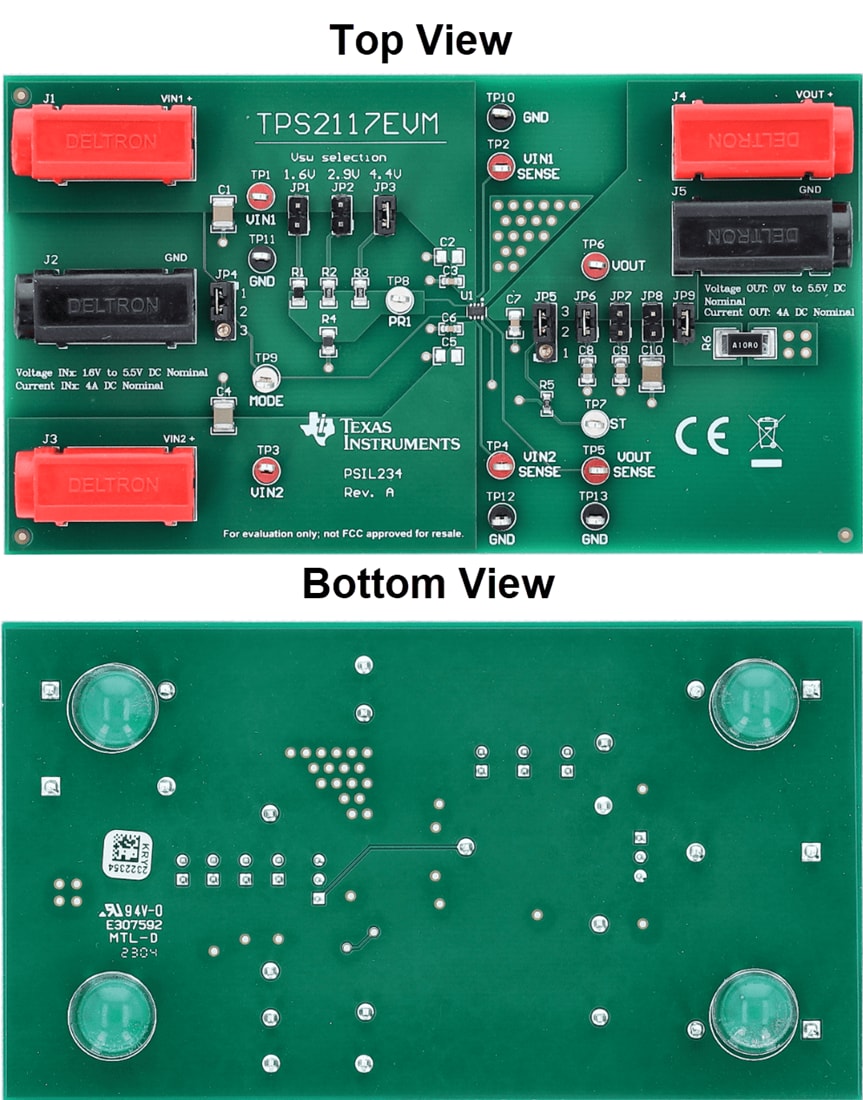

Configuration de carte
