Texas Instruments Module d'évaluation de multiplexeur TPS2124EVM-126
Le module d'évaluation (EVM) multiplexeur TPS2124EVM-126 de Texas Instruments fournit un accès pratique à toutes les tensions, broches et cavaliers critiques pour configurer les différents modes de fonctionnement du TPS2124. Le TI TPS2124 est un multiplexeur de puissance à deux entrées et une seule sortie qui détecte, sélectionne et passe automatiquement d'une entrée à l'autre. La limitation active du courant protège contre les surintensités et la protection contre le courant inverse toujours active bloque le courant inverse. La priorité peut être automatiquement donnée à la tension d'entrée la plus élevée ou manuellement assignée à une tension plus basse pour supporter les opérations de sélection du joint torique et de la source.
Caractéristiques
- Protection réglable contre les surtensions
- Entrée de tension à priorité réglable
- Durée d'établissement de démarrage progressif/d'entrée réglable
- Commutation transparente entre les sources d'entrée
Applications
- Cartes complémentaires (PCIe, RAID, réseau)
- ePos
- Vidéo-surveillance
- Contrôleurs ORing
Équipement nécessaire
- Oscilloscope de stockage
- Problème de courant
- Deux alimentations électriques réglables, de 0 V à 22 V à 2 A maximum
- Une charge passive ou active

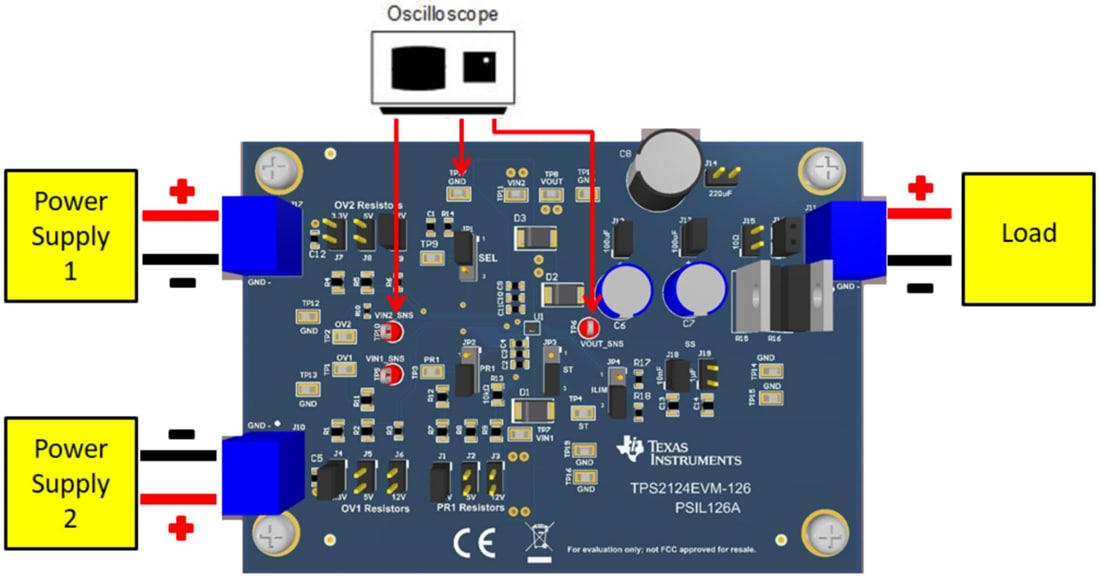

Configuration de la carte
Produit associé
Texas Instruments Multiplexeur de puissance à sortie unique et double entrée TPS2124
Détecte, sélectionne et assure une transition transparente entre les entrées disponibles.
