Texas Instruments Commutateurs de charge 5,5 V 2 A TPS22950x/TPS22950x-Q1
Les commutateurs de charge 5,5 V 2 A TPS22950x/TPS22950x-Q1 de Texas Instruments sont de petits commutateurs de charge monocanal avec une protection robuste contre les cas de défaillance avec une limitation de courant de sortie réglable, un blocage de courant inverse et une coupure thermique. L’état du commutateur ON est commandé par une entrée numérique capable de s’interfacer directement avec les signaux de commande basse tension. Lorsque l'alimentation est appliquée pour la première fois, un entraînement intelligent est utilisé pour empêcher la broche de flotter jusqu'à ce que le séquençage du système soit terminé. Une fois que la broche est délibérément poussée vers le haut (>VIH), le dispositif Smart Pull Down est déconnecté pour éviter toute perte de puissance inutile. Les TPS22950x/TPS22950x-Q1 de Texas Instruments sont disponibles dans un boîtier standard WCSP caractérisé pour fonctionner dans une plage de température ambiante de -40 °C à 125 °C.
Caractéristiques
- Qualifié pour les applications en automobile
- Certifié AEC-Q100 :
- Température de dispositif de classe 1 : -40 °C à +125 °C pour la plage de température de fonctionnement ambiante
- Arrêt thermique (TSD)
- Résistance à l'état passant (RON)
- RON à VIN = 5 V : 34 mΩ (typ)
- RON à VIN = 3,3 V : 41 mΩ (typ)
- La temporisation d'activation lente limite le courant d'appel (std)
- tON à VIN = 5 V (800 us)
- tON à VIN = 3,3 V (550 us)
- Plage de tension de fonctionnement de l'entrée de 1,8 V à 5,5 V (VIN)
- Limite du courant de sortie de 0,05 A à 3,5 A (typ) (ILIMIT)
- Blocage de courant inverse réel (RCB) toujours actif
- Indication de défaillance (FLT)
- Décharge rapide 150 Ω (QOD)
- Entraînement de la broche Smart ON (RPD,ON)
- 50 nA (max) ON ≥ VIH (ION)
- 500 kΩ (typ) ON ≤ VIL (RPD,ON)
- Faible consommation d'énergie
- État marche 40uA (typ) (IQ)
- État éteint 0.2uA (typ) (ISD)
Applications
- Électronique personnelle
- Tablettes
- Notebooks
- Consoles de jeux
- Accessoires
- Info-divertissement et unité principale de cluster
- Affichage du cluster automobile
- ECU du système d'affichage surround ADAS
- Module de contrôle de la carrosserie et passerelle
Fiches techniques

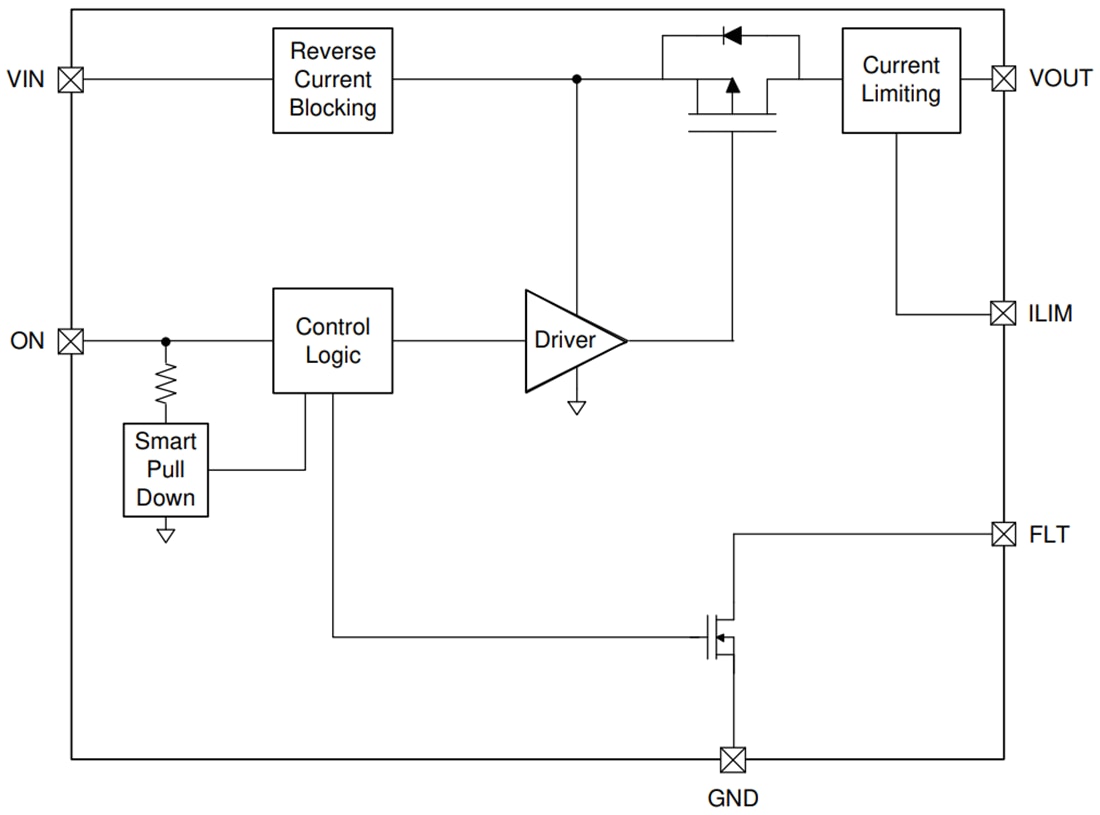

Schéma fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation TPS22950EVM
Une carte de circuit imprimé à deux couches qui comprend le TPS22950, un petit commutateur de charge à un seul canal.
