Texas Instruments Module d'évaluation TPS22995HQ1EVM
Le module d'évaluation TPS22995HQ1EVM de Texas Instruments est conçu pour faciliter l'évaluation du commutateur de charge TPS22995H-Q1. Le TPS22995HQ1EVM s'ajuste à différentes tensions d'entrée de 0,8 V à 5,5 V dans diverses conditions de charge de 0 A à 3 A vers le composant. La PCB double couche TPS22995HQ1EVM de TI comprend le commutateur de charge TPS22995H-Q1. Les connexions VIN et VOUT au TPS22995H-Q1 et le routage de la disposition de la PCB peuvent gérer des courants continus élevés et fournir un chemin à faible résistance entrant et sortant du dispositif testé. Les connexions de points de test permettent à l'utilisateur de l'EVM de contrôler le dispositif avec des conditions de test définies par l'utilisateur et de produire des mesures RON précises.
Caractéristiques
- Plage de tension d'entrée VIN de 0,8 V à 5,5 V
- Exploitation d'un courant de commutateur continu maximum de 3 A
- Résistance d'activation faible (RON) de 25 mΩ (std)
- Temps de montée réglable
Produits associés
Texas Instruments Commutateur de charge automobile TPS22995H-Q1
Il intègre un MOSFET à canal de 19 mΩ qui fonctionne sur une plage de tension d’entrée de 0,8 V à 5,5 V.

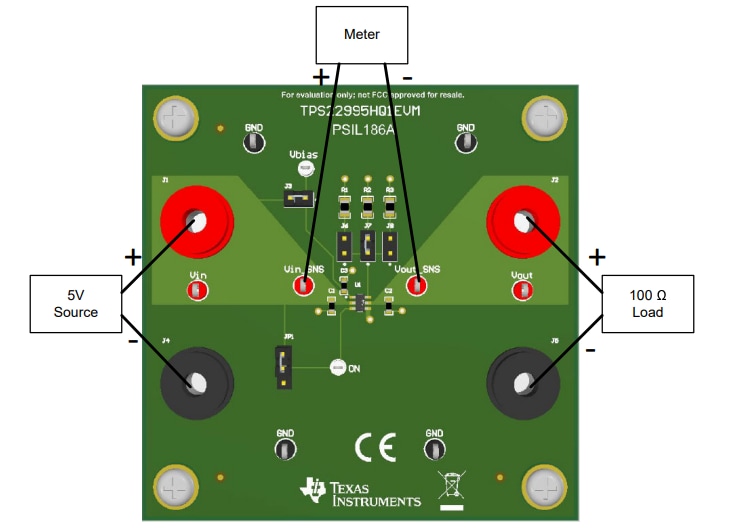

Configuration du test
Mise en page de la PCB
Publié le: 2022-12-08
| Mis à jour le: 2025-03-05
