Texas Instruments Module d'évaluation (EVM) de commutateur de charge TPS22996EVM
Le module d'évaluation (EVM) du commutateur de charge TPS22996EVM de Texas Instruments est un circuit imprimé à quatre couches contenant le commutateur de charge à double canal TPS22996. Les connexions VIN et VOUT vers le composant et le routage de disposition du circuit imprimé peuvent prendre en charge des courants continus élevés et fournir un chemin à faible résistance à l'entrée et à la sortie du composant testé. Le TPS22996EVM de Texas Instruments permet de mesurer avec précision le composant TPS22996 tout en offrant à l'utilisateur une interface facile pour évaluer les nouvelles caractéristiques.
Caractéristiques
- Plage de tension d'entrée VIN de 0,6 V à VBIAS
- Plage de tension d'entrée VBIAS de 2,5 V à 5,5 V
- Résistances à l'état passant embarquées pour le réglage de la vitesse de balayage VOUT
- Accès aux broches VIN, VOUT, ON, VBIAS et GND du commutateur de charge TPS22996
- Courant continu maximal de 4 A par canal
Applications
- Ordinateurs de bureau et portables
- Boîtiers adaptateurs et passerelles résidentielles
- Systèmes de télécommunication
- Disques durs (SSD)

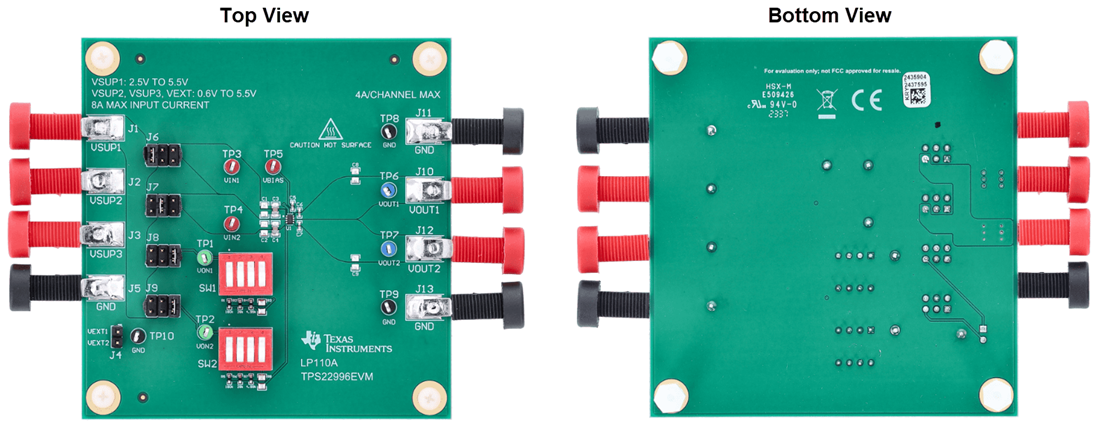

Disposition de la carte
Produit associé
Texas Instruments Commutateur de charge à double canal TPS22996
Il s'agit d'un commutateur de charge à double canal, doté d'une caractéristique d'allumage contrôlé.
Publié le: 2024-02-23
| Mis à jour le: 2024-03-01
