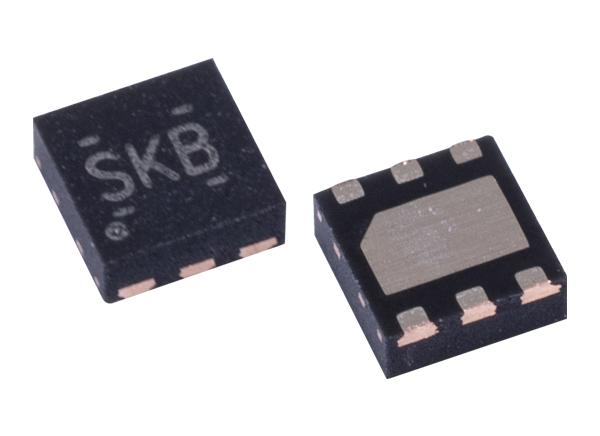

Texas Instruments eFuse 5 V TPS25200

L'eFuse 5 V TPS25200 Texas Instruments est un eFuse qui est fourni avec une limitation de précision du courant et un réglage en surtension. Le dispositif fournit une protection solide pour la charge et la source en cas de surtension et de sur-intensité. Le TPS25200 est un commutateur de charge protégé intelligent avec V_IN tolérante jusqu'à 20 V. Au cas où une tension incorrecte est appliquée à IN, la sortie sera réglée à 5,4 V pour protéger la charge. Si la tension sur IN dépasse 7,6 V, le dispositif déconnecte la charge pour prévenir tout dommage au niveau du dispositif ou de la charge. Le TPS25200 dispose d'un commutateur de puissance interne de 60 mΩ et vise à protéger la source, le composant et la charge dans une variété de situations anormales. Ce composant fournit un courant de charge continue jusqu'à 2,5 A. La limitation de courant est programmable entre 85 mA et 2,9 A avec une simple résistance sur la terre. En cas de surcharge, le courant en sortie est limité au niveau établi par R_ILIM. Si une surcharge persistante survient, le composant entrera en fin de compte en arrêt thermique pour éviter tout dommage sur le TPS25200.
