Texas Instruments Module d'évaluation (EVM) de contrôleur TPS25814EVM
Le Module d'évaluation (EVM) de contrôleur TPS25814EVM de Texas Instruments est conçu pour aider à évaluer le TPS25814. Le TPS25814 est un contrôleur de port USB Type-C autonome qui fournit une détection de fiche de câble et d'orientation au connecteur USB Type-C. Une fois la détection de câble terminée, le TPS25814 active le chemin d'alimentation interne à 5 V et configure les multiplexeurs externes et les paramètres de mode alternatif. Le TPS25814EVM de Texas Instruments est alimenté par une connexion de fiche à cylindre de 20 V CC ou une alimentation de banc de 20 V. Cette alimentation d'entrée de 20 V est régulée à 5 V et 3,3 V en utilisant le TPS51220. Les TUSB542 et HD3SS3220 acheminent les voies SS USB du port DFP vers le port UFP, permettant aux utilisateurs d'évaluer une solution de données USB 3.0.
Caractéristiques
- Conforme aux spécifications USB Type-C
- Détection de fixation et d'orientation des câbles
- Commutateur VCONN intégré
- Broches CC tolérantes à 26 V
- Publicité actuelle configurable
- Commutateur de port d'alimentation VBUS intégré
- Commutateur d'alimentation 5 V, 3 A, 36 mΩ
- Composant homologué UL (E169910)
- Protection contre la sous-tension et la surtension
- Limite de courant configurable jusqu'à 3 A
- Prise en charge de l'interface logicielle du système de connecteur USB Type-C (USCI)
- Prend en charge la plage de température industrielle
- Gestion d'alimentation simple en option pour les systèmes à ports multiples
Équipement nécessaire
- Fiche technique PS25814
- Module d'évaluation TPS25814EVM
- Adaptateur de prise cylindrique 20 V ou alimentation CC
- Câbles USB Type-C passifs
- Clé USB Type-C
- Ordinateur portable avec des capacités USB 2.0 et USB 3.0
Applications
- Ordinateurs fixes et portables
- Chargeurs USB-C 15 W
- Stations d'accueil et concentrateurs

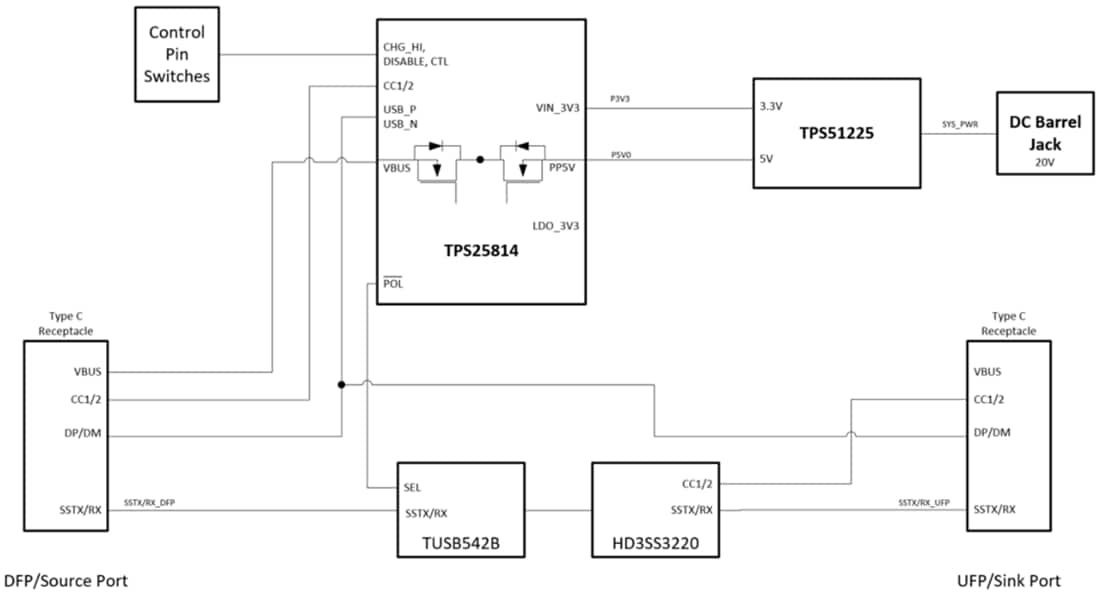

Schéma de principe
Produit associé
Texas Instruments Contrôleur USB Type-C TPS25814
Contrôleur USB Type-C fournissant une détection de fiche de câble et d'orientation pour un connecteur USB Type-C.
Texas Instruments TUSB542 USB Type-C 5Gbps Redriver
Dual channel USB 3.1 Gen1 re-driver supporting systems with USB Type-C connectors.
Texas Instruments HD3SS3220 USB Type-C DRP Port Controller
USB SuperSpeed 2:1 mux with DRP port controller that can be configured as a DFP, UFP or DRP.
Publié le: 2021-05-05
| Mis à jour le: 2022-03-11
