Texas Instruments Module d'évaluation de contrôleur TPS2583xAQ1EVM-147
Le Module d'évaluation (EVM) de contrôleur TPS2583xAQ1EVM-147 de Texas Instruments est destiné à l'évaluation du TPS2583xA-Q1. Le TPS2583xA-Q1 est une sortie synchrone USB Type-C® et BC1.2 5 V, 3,5 A et une entrée 36 V avec une compensation de câble. Le module d'évaluation fonctionne sur une plage allant de 6 V à 36 V et fournit des connecteurs USB Type-C pour évaluer la charge BC1.2, USB Type-C et les fonctions de communication de données USB2.0. La valeur de la compensation de câble, la limite de courant et la fréquence de commutation peuvent être ajustées par des résistances sur le TPS2583xAQ1EVM-147 de Texas Instruments.
Caractéristiques
- Plage d'entrée de 6 V à 36 V, convertisseur buck à courant de sortie continu de 3,5 A
- Protection CC1, CC2, D+ et D- court-circuit à VBAT et VBUS
- Précision de détection de courant ±8 % (IOUT > 1,5 A) pour une compensation précise de la chute du câble
- Caractéristiques techniques de la charge de la batterie USB conforme à Rév. 1.2 et USB Type-C rév. 1.3
- Fonctionnement PWM forcé avec atténuation du spectre étendu
- Entièrement homologué AEC-Q100
Applications
- Automobile
- Info-divertissement
- Ports USB
- Chargeurs USB de rechange

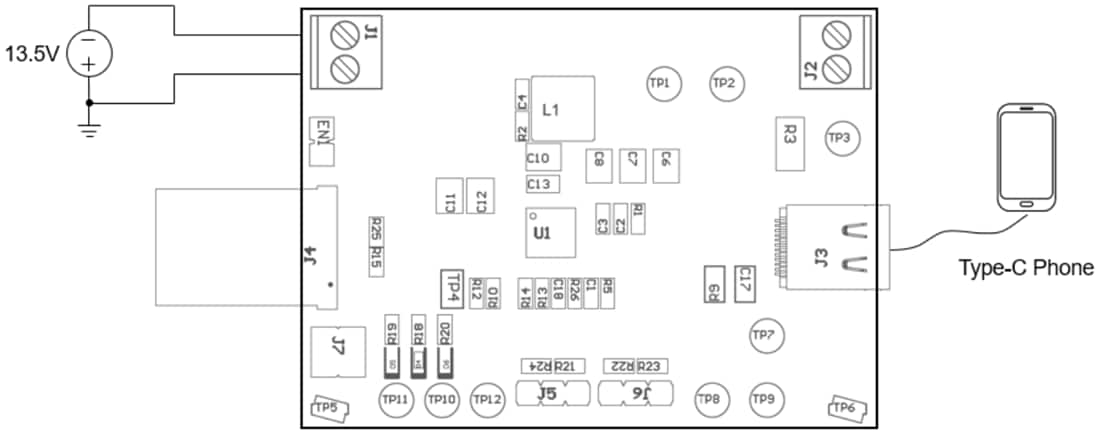

Configuration du test
Publié le: 2021-06-02
| Mis à jour le: 2022-03-11
