Texas Instruments Module d'évaluation de contrôleur TPS25854Q1EVM-164
Le Module d'évaluation (EVM) de contrôleur TPS25854Q1EVM-164 de Texas Instruments est conçu pour aider à évaluer le TPS25854-Q1. Le TPS25854-Q1 est un double port de charge Type-C® USB et BC1.2 capable de fournir un courant de sortie pouvant atteindre 3 A, 3 A pour chaque port avec compensation de câble. Le module d'évaluation fonctionne sur une plage allant de 5,5 V à 26 V et supporte une tension transitoire de 40 V. Les résistances sur le TPS25854Q1EVM-164 de Texas Instruments peuvent ajuster la valeur de la compensation de câble, la limite de courant, la tension de sortie et la fréquence de commutation.
Caractéristiques
- Plage d'entrée de 5,5 V à 26 V, convertisseur buck à courant de sortie continu 3 A pour chaque port
- Capacité de 200 mA pour la broche OUT, capacité de 200 mA pour la puissance VCONN répondant aux exigences de puissance USB3.1
- Fonctionnement PWM forcé avec atténuation du spectre étendu
- Entièrement homologué AEC-Q100
- Limite de courant de sortie programmable : ±10 % de précision à 3,4 A
- Gestion thermique intelligente
- Mode DCP Rév. 1.2 de la norme de charge de batterie USB , mode diviseur 3, mode 1,2 V Samsung et conforme USB Type-C rév. 1.3
- Limite de courant VBUS programmable par l'utilisateur et limitation de courant VCONN interne
Applications
- Automobile
- Ports USB multimédia
- Ports de chargement USB
- Chargeurs USB doubles pour marché secondaire

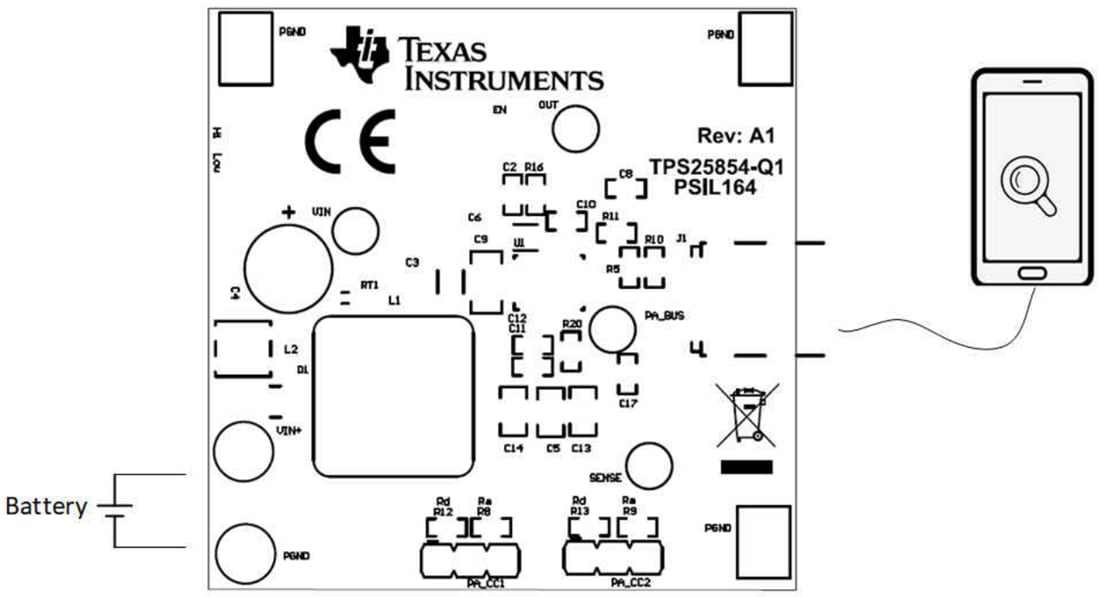

Configuration du test
