Texas Instruments Module d'évaluation (EVM) TPS25869Q1EVM-163
Le module d'évaluation (EVM) TPS25869Q1EVM-163 Texas Instruments est conçu pour aider à évaluer les ports USB Type-C® et de type A TPS25869 - Q1 DE TI. Ces ports peuvent fournir jusqu'à 5,6 A de courant de sortie, 2,4 A pour le port de Type A, 3 A pour le port Type-C et 200 mA pour la sortie. Le TPS25869Q1EVM-163 Texas Instruments fonctionne sur une plage allant de 5,5 V à 26 V et supporte une tension transitoire de 40 V. Les résistances peuvent ajuster la fréquence de commutation sur le module d'évaluation. Il est également intégré avec un indicateur de défaillance et un contrôle marche/arrêt séparé.
Caractéristiques
- Plage d'entrée de 5,5 V à 26 V, convertisseur buck à courant de sortie continu de 2,4 A pour le port de Type A et de 3 A pour le port Type-C
- Capacité de 200 mA pour la broche OUT, capacité de 200 mA pour la puissance VCONN répondant aux exigences de puissance USB3.1
- Entièrement homologué AEC-Q100
- Fonctionnement PWM forcé avec atténuation de spectre étalé à 200 kHz–800 kHz
- Gestion thermique intelligente
- Limite de courant VBUS programmable par l'utilisateur et limitation de courant VCONN interne
Applications
- Automobile
- Concentrateurs de supports USB
- Ports de chargement USB
- Chargeurs USB doubles pour marché secondaire

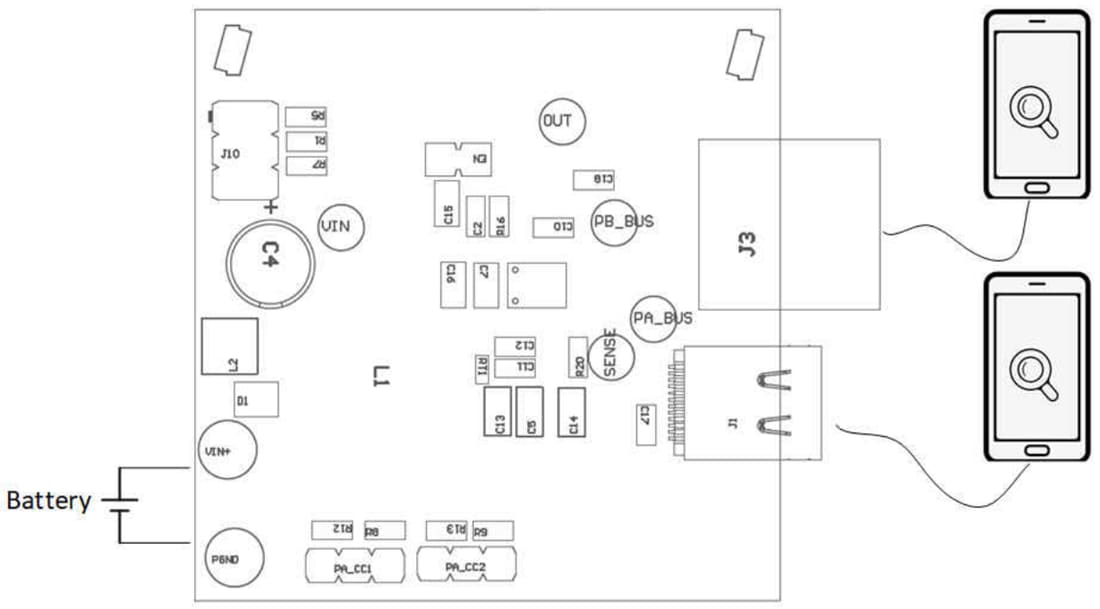

Configuration de la carte
Publié le: 2021-10-08
| Mis à jour le: 2022-03-11
