Texas Instruments Carte d'évaluation eFuse TPS25946EVM

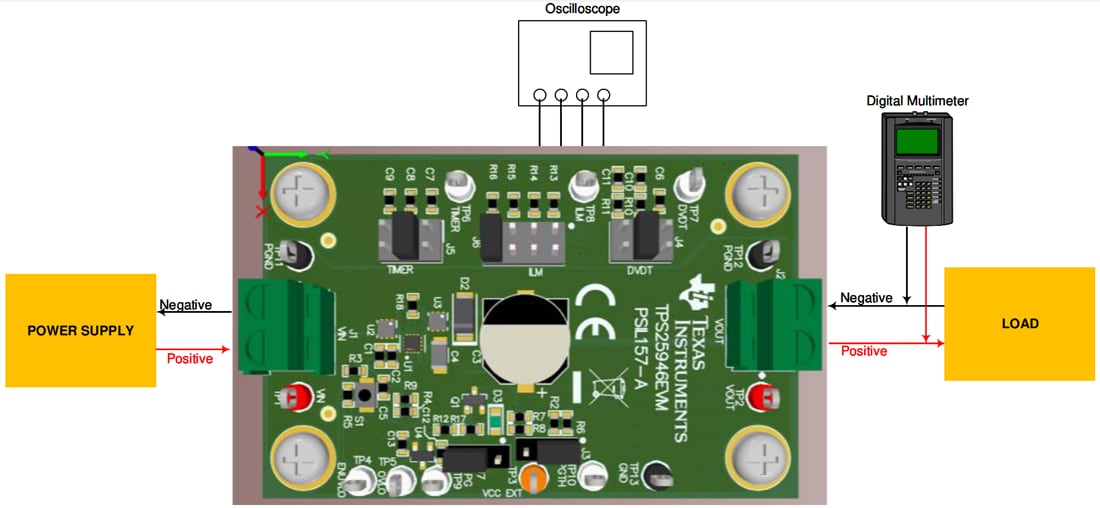

La carte d'évaluation eFuse TPS25946EVM de Texas Instruments permet l'évaluation des eFuses TPS259460A et TPS259460L de la famille TPS25946. Le composant TPS25946 est un eFuse de 2,7 V à 23 V, 5,5 A avec FET de 28,3 mΩ intégré. Ce module d'évaluation est fourni avec des paramètres réglables de itimateur, dVdt, ILM et PGTH. La puissance d'entrée est appliquée au connecteur J1, tandis que J2 fournit la connexion de sortie pour le module d'évaluation. Les diodes TVS U2 et U3 fournissent une protection d'entrée contre les surtensions transitoires, tandis que la diode Schottky D2 fournit une protection de sortie pour le TPS25946. La diode TVS U3 est utile pour protéger le TPS25946 Texas Instruments pendant les transitoires causés par un court-circuit au connecteur J1 lorsque l'alimentation est transmise de l'extérieur (connecteur J2) à l'entrée (connecteur J1). S1 permet de RÉINITIALISER ou de désactiver U1. Un indicateur de bonne alimentation (PG) est fourni par une LED (D3). Le courant du composant échelonné peut être surveillé à TP8 avec un facteur de 0,13 V/A.
