Texas Instruments Module d'évaluation (EVM) eFuse TPS25947EVM

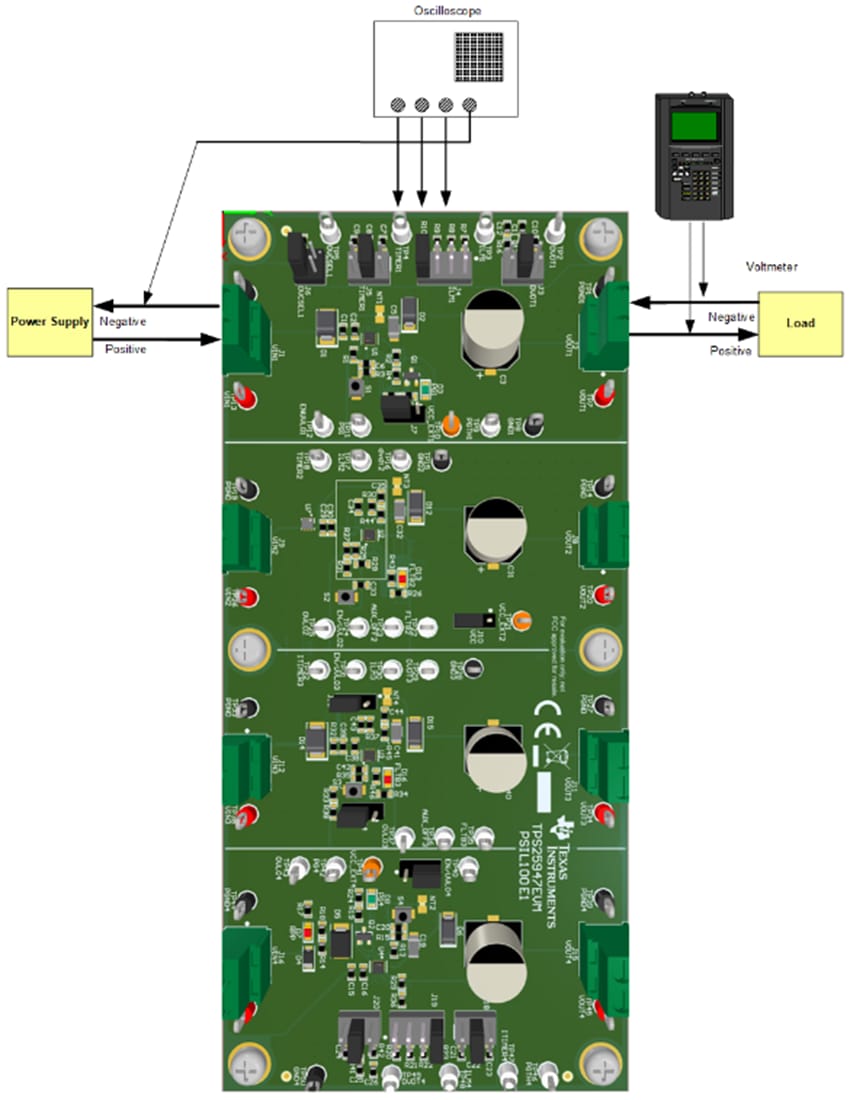

Le module d'évaluation (EVM) eFuse TPS25947EVM de Texas Instruments dispose de 4 canaux et permet l'évaluation des eFuses TPS259470L, TPS259472A et TPS259474L de la gamme TPS25947xx. Les canaux 1 et 4 sont des canaux autonomes et fournissent des paramètres programmables OVCSEL, OVLO, ITIMER, dVdt et ILM. Les canaux 2 et 3 partagent un plan de mise à la terre commun et fournissent l'option d'évaluer la sourdine de puissance et les capacités de fonctionnement en parallèle du TPS25947xx eFuse. La puissance d'entrée est appliquée aux connecteurs J1, J9, J12, J16 tandis que J2, J8, J11, J15 fournissent la connexion de sortie pour les canaux 1, 2, 3 et 4 respectivement. Les diodes TVS D1, U7, D14 et D5 fournissent une protection d'entrée contre les surtensions transitoires, tandis que les diodes Schottky D2, D12, D15 et D6 fournissent une protection de sortie pour les eFuses TPS25947xx de Texas Instruments sur les canaux 1, 2, 3 et 4, respectivement. S1, S2, S3 et S4 permettent la RÉINITIALISATION ou l' désactivation des U1, U2, U3 et U4. Un indicateur de bonne alimentation (PG) est fourni par D3. Un courant de composant échelonné peut être surveillé à TP15, avec un facteur d'échelle de 0,13 V/A.
