Texas Instruments Efuses 2,7 V à 16 V 10 A TPS25981x
Les eFuses 2,7 V à 16 V 10 A TPS25981x de Texas Instruments sont des solutions hautement intégrées de protection de circuit et de gestion d'alimentation dans un petit boîtier. Ces composants fournissent plusieurs modes de protection utilisant très peu de composants externes et constituent une défense robuste contre les surcharges, les courts-circuits, les surtensions et le courant d'appel excessif.
Un seul condensateur externe peut ajuster la vitesse de balayage en sortie et le courant d'appel. Les charges sont protégées contre les conditions de surtension en entrée en coupant la sortie si l'entrée dépasse un seuil de surtension réglable. Les composants répondent à une surcharge de sortie en limitant activement le courant (pendant le démarrage) ou en cassant le circuit (en état stable). Le seuil de protection contre les surintensités, ainsi que le minuteur d'effacement de surintensité transitoire, sont réglables par l'utilisateur. La broche de contrôle de limite de courant fonctionne également comme un moniteur de courant de charge analogique.
Le TPS25981x de Texas Instruments est disponible en BOÎTIER QFN HotRod™ à 10 broches de 2 mm × 2 mm pour un encombrement réduit du système et des performances thermiques améliorées. Ces dispositifs sont caractérisés pour un fonctionnement sur une plage de températures de jonction allant de -40 °C à +125 °C.
Caractéristiques
- Large plage de tension d'entrée de fonctionnement : 2,7 V à 16 V
- Maximum absolu de 20 V
- FET intégré avec faible résistance à l'état passant : Ron = 6 mΩ (std)
- Protection rapide contre les surtensions
- Verrouillage en cas de surtension (OVLO) avec un temps de réponse de 1,2 µs (std)
- Protection contre les surintensités avec sortie moniteur de courant de charge (ILM)
- Réponse de disjoncteur
- Seuil réglable (ILIM) 1,5 A – 11 A
- Précision de ±10 % pour ILIM > 5 A
- Minuteur d'effacement transitoire réglable (ITIMER) pour permettre des courants de crête jusqu'à 2 × ILIM
- Précision du moniteur de courant de charge de sortie : ±10 % (IOUT ≥ 3 A)
- Réponse de déclenchement rapide pour protection contre les courts-circuits
- Temps de réponse (std) 640 ns
- Seuils fixes et réglables (2 × ILIM)
- Entrée active à haute activation avec seuil de verrouillage de sous-tension réglable (UVLO)
- Entrée d'activation basse active avec seuil de verrouillage en cas de sous-tension (OVLO) réglable
- Contrôle de la vitesse de balayage en sortie réglable (dV/dt)
- Option pour piloter un FET externe pour le blocage du courant inverse à l'état désactivé/BLOQUÉ
- Protection contre la surchauffe
- Décharge de sortie rapide
- Sorties numériques
- Indication de bonne alimentation (PG) et de défaillance (FLT)
- Homologation UL 2367 (en attente)
- Certification CB CEI 62368 (en attente)
- Faible empreinte : QFN 2 mm × 2 mm, pas de 0,45 mm
Applications
- Modules optiques
- Serveur/carte mère PC/cartes complémentaires
- Routeurs d'entreprise/commutateurs de centre de données
- Ordinateur industriel
- UHDTV

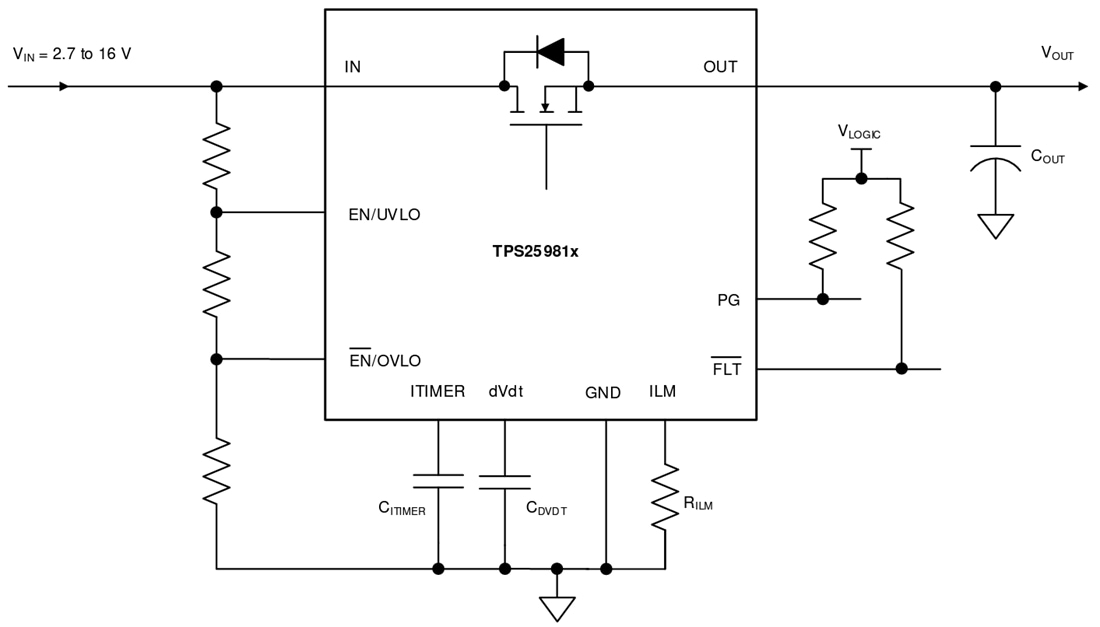

Schéma simplifié
Outil de développement associé
Texas Instruments Module d'évaluation TPS25981EVM
Fournit une évaluation de circuit de référence du fusible électronique TPS25981 de 2,7 V à 16 V, 10 A.
