Texas Instruments Module d'évaluation TPS25984BEVM

Le module d'évaluation TPS25984BEVM de Texas Instruments fournit les conditions nécessaires pour évaluer le circuit de référence de l'eFuse TPS25984B. Le TPS25984B est un eFuse de 4,5 V à 16 V, 70 A avec un FET intégré de 0,8 mΩ. Le dispositif dispose d'une gestion de surintensité et de courant d'appel, d'un minuteur de suppression transitoire de surintensité réglable et de protections programmables contre la sous-tension et la surtension.

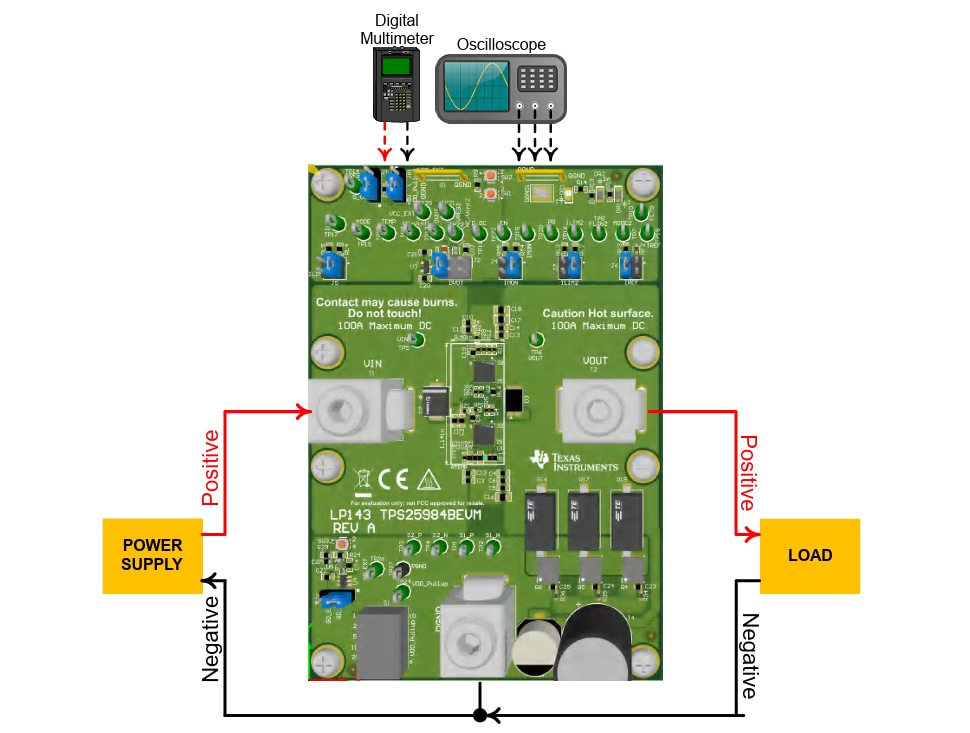

La carte d'évaluation d'eFuse TPS25984BEVM de TI fournit des options pour appliquer des transitoires de charge personnalisés à l'aide de MOSFET intégrés, de circuits de commande de grille et de résistances de charge.

Caractéristiques

Exploitation de 5 V à 16 V (standard)
Seuil de disjoncteur programmable de 14 A à 120 A à l'aide de cavaliers intégrés
Tension de référence réglable pour la protection contre les surintensités et les blocs actifs de répartition du courant
Minuteur fixe de suppression de courant transitoire
Limite du courant réglable lors du démarrage et seuil de partage de courant actif à l'aide de cavaliers intégrés

Contrôle de la vitesse de balayage de la tension de sortie réglable
Diode TVS pour l'entrée et diode Schottky pour les protections transitoires de sortie
LED d'état pour les indications de défaut et de bonne alimentation
Options pour activer le cycle d'alimentation et la décharge de sortie rapide (QOD)
Possibilité d'appliquer des transitoires de charge personnalisés à l'aide de MOSFET intégrés, d'un circuit de commande de grille et de résistances de charge
