Texas Instruments Protecteur de boucle de courant EVM TPS2661EVM
Le module d'évaluation (EVM) de protecteur de boucle de courant TPS2661EVM de Texas Instruments permet l'évaluation du circuit de référence des protecteurs de boucle de courant TPS26611 et TPS26612. Le produit TPS2661 de Texas Instruments est un protecteur de courant à boucle de 50 V, universel (±20 mA, 0 mA à 20 mA, 4 mA à 20 mA) avec une limite de courant bipolaire fixe de 30 mA intégrée et une protection contre les surtensions de sortie. Le produit fournit une protection contre les conditions de mauvais câblage en entrée/sortie et offre une protection de ligne de signal robuste dans les systèmes d'automatisation industrielle et de processus.
Caractéristiques
- Prend en charge des boucles de courant bidirectionnelles avec une plage de fonctionnement de 0 V à ±50 V (avec VCC externe)
- ILIMIT fixe = ±30 mA ±15 %
- Activation du contrôle des broches (EN)
- Rapport d'état des pièces via la broche SGOODb
- Protection contre les mauvais câblages côté entrée
Équipement nécessaire
- Alimentations électriques
- Une double source d'alimentation régulée à polarité (+15 V, 0 V, –15 V) et une limite de courant de 500 mA
- Un compteur de source de 200 mA, valeur nominale de 50 V
- Charges
- Boîtier de résistance d'une décennie ou équivalent pouvant tolérer 50 V et capable de court-circuit en sortie
- Mètres
- Un DMM minimum nécessaire
- Oscilloscope
- Un DPO2024 ou équivalent
- Trois sondes de tension 10x
- Sonde de courant CC
Applications
- Automatisation et contrôle d'usine – PLC - module d'entrée/sortie analogique
- Commande d'entraînement moteur
- HART
- Contrôleurs CVC
- Contrôleur thermique
- Protection E/S UART

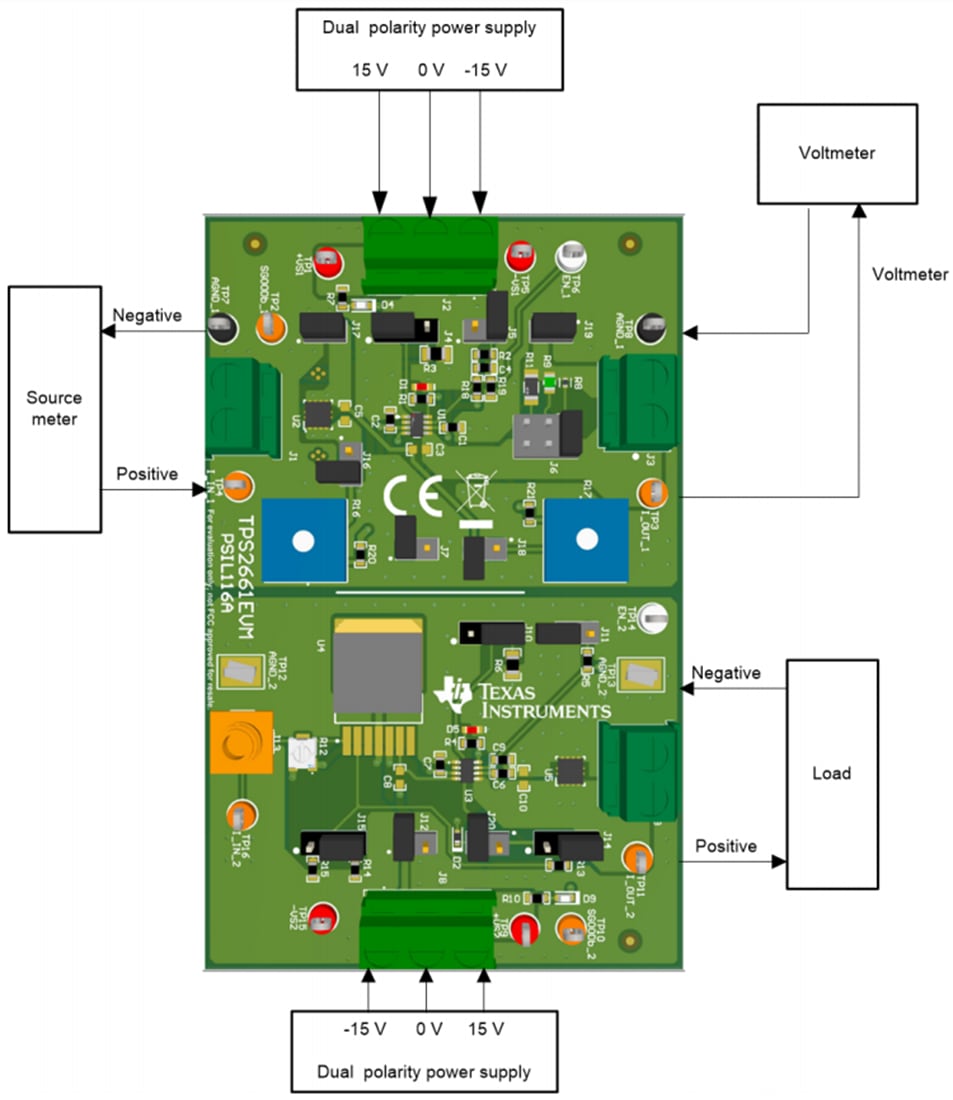

Configuration du Test
Produit associé
Texas Instruments Protecteur de boucle de courant TPS2661x
Adapté aux entrées analogiques, aux sorties analogiques, aux émetteurs de capteurs, aux entrées HART et à la protection E/S UART.
Publié le: 2021-03-30
| Mis à jour le: 2022-03-11
