Texas Instruments Commutateur côté haut intelligent à canal double TPS2HCS10-Q1
Le commutateur intelligent haute tension à double canal TPS2HCS10-Q1 de Texas Instruments est contrôlé via une interface périphérique série (SPI) et est destiné aux applications de distribution d'énergie et d'entraînement d'actionneur. Le dispositif intègre une protection robuste pour protéger le fil de sortie et la charge contre les courts-circuits ou les surcharges. Le dispositif est doté d'une protection contre les surintensités configurable via SPI, offrant une flexibilité suffisante pour supporter des charges nécessitant des courants d'appel importants et offrant une protection améliorée. Le dispositif présente également un profil de fusible programmable (courant par rapport au temps), qui éteint automatiquement le commutateur en cas de surcharge persistante. Les deux fonctionnalités combinées permettent l'optimisation du faisceau de fils pour tout profil de charge, offrant une protection complète.
Le TPS2HCS10-Q1 de Texas Instruments prend en charge un mode de chargement capacitif configurable en SPI pour les charges d'unité de contrôle électronique (ECU) dans les applications de commutateur de distribution d'énergie. Le dispositif comprend également deux états en mode faible puissance (LPM), un mode à entrée automatique et un mode à entrée manuelle, qui permettent au dispositif de fournir un courant à l'ECU de charge tout en ne consommant qu'environ 10–20 µA de courant. Le dispositif fournit également une détection de courant numérique de haute précision via SPI, permettant ainsi un diagnostic amélioré de la charge. En signalant le courant de charge et la tension de sortie du canal, ainsi que la température du FET de sortie à un microcontrôleur (MCU) du système, le dispositif permet le diagnostic des pannes de commutateur et de charge. Le TPS2HCS10-Q1 est disponible dans un boîtier HTSSOP, ce qui permet de réduire l’empreinte sur la PCB.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles
- Classe de température 1 : de –40 °C à 125 °C
- Résistance aux décharges de charge de 36 V
- Commutateur intelligent côté haut à double canal contrôlé par SPI avec nFET intégrés
- Protection intégrée du faisceau de câbles sans intervention du microcontrôleur (MCU) et courbe de fusible programmable SPI pour une protection contre les conditions de surcharge persistante
- Améliorez la fiabilité du système grâce à une protection contre les surintensités programmable et réglable via SPI.
- Mode de chargement capacitif configurable par SPI pour piloter une large gamme de besoins de courant de charge d'ECU à entrée capacitive.
- Courant de repos faible, état passant à faible puissance pour alimenter les charges toujours allumées avec activation automatique en cas d'augmentation du courant de charge, avec un signal d'activation envoyé au microcontrôleur (MCU)
- Protection de sortie intégrée fiable
- Protection thermique intégrée
- Protection contre les courts-circuits à la terre
- Protection contre les inversions de polarité de la batterie, y compris la mise sous tension automatique du FET en cas de tension d'alimentation inversée
- Arrêt automatique en cas de perte de batterie et de mise à la terre
- Clamp de sortie intégrée pour démagnétiser les charges inductives
- La sortie numérique via SPI peut être configurée pour mesurer
- Courant de charge précis avec CAN intégré
- Tension d'alimentation ou de sortie, température du FET
- Fournit un diagnostic de défaut complet via l'interface SPI et indication via la broche FLT avec détection de charge ouverte et de court-circuit à la batterie
Applications
- ECU de zone automobile
- Modules de distribution d’alimentation
- Modules de contrôle de carrosserie

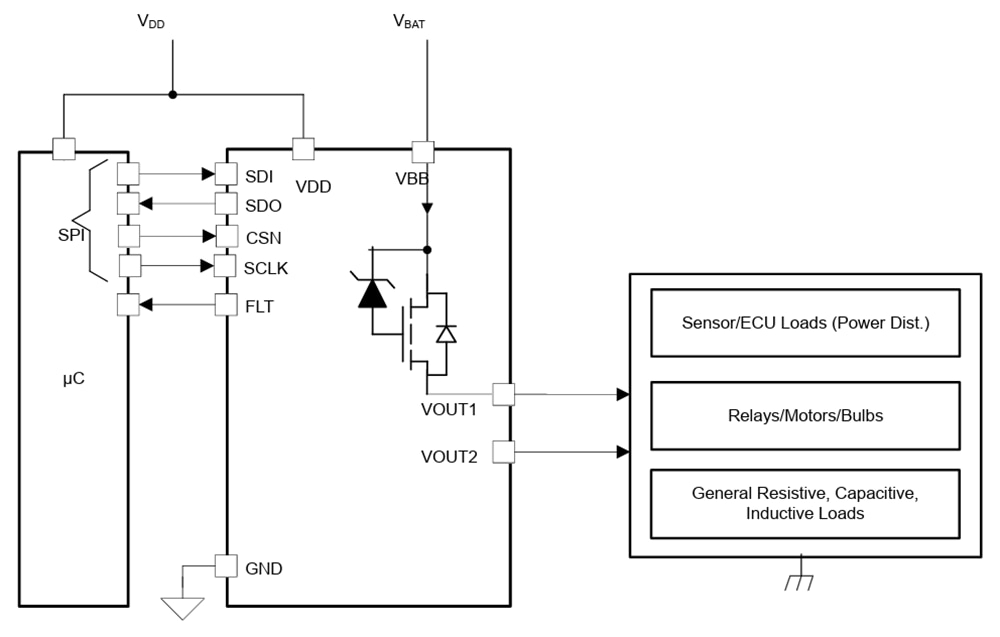

Schéma simplifié
Outils de développement
Texas Instruments Module d'évaluation de fusible intelligent HSS-HCMOTHERBRDEVM
Ce module présente et évalue toutes les fonctionnalités de la gamme de commutateurs côté haut à fusible intelligent de TI.
Texas Instruments Carte fille de fusible intelligent HSS-HCS-BLANKEVM
La carte fille combinée à HSS-HCMOTHERBRDEVM montre la fonctionnalité du portefeuille de fusibles intelligents de TI.
