Texas Instruments Superviseurs de tension de précision TPS35/TPS35-Q1
Les superviseurs de tension de précision TPS35/TPS35-Q1 de Texas Instruments sont des composants à consommation électrique ultra-faible (250 nA standard) offrant un superviseur de tension de précision avec un minuteur watchdog à temporisation programmable. Le TPS35/TPS35-Q1 prend en charge des niveaux de seuils larges pour la supervision de sous-tensions à précision de 1,2 % sur toute la plage spécifiée de température.
Le TPS35/TPS35-Q1 offre un minuteur watchdog à temporisation de haute précision avec une variété de caractéristiques pour diverses applications. Le minuteur watchdog de temporisation peut être programmé en usine ou programmé par l'utilisateur à l'aide d'un condensateur externe. La valeur du minuteur peut être modifiée à la volée à l'aide d'une combinaison de broches logiques. Le watchdog offre également des caractéristiques uniques telles que la désactivation d'activation, le délai de démarrage et l' option de broche WDO indépendante.
Le délai RESET ou WDO peut être défini par les paramètres de retard par défaut programmés en usine ou programmé par un condensateur externe. Le dispositif offre également un fonctionnement de sortie verrouillé où la sortie est verrouillée jusqu'à ce que le superviseur ou la défaillance du watchdog soit effacé. Les TPS35/TPS35-Q1 fournissent une alternative de mise à niveau des performances à la famille de composants TPS3851. Le TPS35/TPS35-Q1 est disponible dans un petit boîtier WSON à 6 broches et SOT-23 à 8 broches. Les appareils Texas Instruments TPS35-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Temporisation watchdog programmée en usine ou programmable par l'utilisateur :
- Minuteur précis à ±10 % (maximum)
- Programmé en usine entre 1 ms et 100 s
- Délai de réinitialisation programmé en usine ou programmable par l'utilisateur
- Minuteur précis à ±10 % (maximum)
- Option programmée en usine entre 2 ms et 10 s
- Plage de tension d'entrée VDD de 1,04 à 6,0 V
- Tension de seuil fixe (VIT-) de 1,05 à 5,4 V
- Tension de seuil disponible en pas de 50 mV
- Précision du seuil de tension de 1,2 % (maximum)
- Hystérésis intrinsèque (VHYS) 5 % (standard)
- Courant d'alimentation ultra-faible IDD = 250 nA (standard)
- Drain ouvert, push-pull, sorties actives-basses
- Diverses options de programmabilité :
- Activation-désactivation du watchdog
- Délai de démarrage du watchdog (pas de délai jusqu'à 10 secondes)
- Extension de minuteur à la volée : 1X à 256X
- Option de sortie verrouillée
- Prise en charge de la fonctionnalité MR
Applications
- Asservissement de robots
- Module mixte (IA, AO, DI, DO)
- Contrôleur HVAC
- Compteur électrique
- Pompe d'infusion
- Équipement chirurgical
Fiches techniques

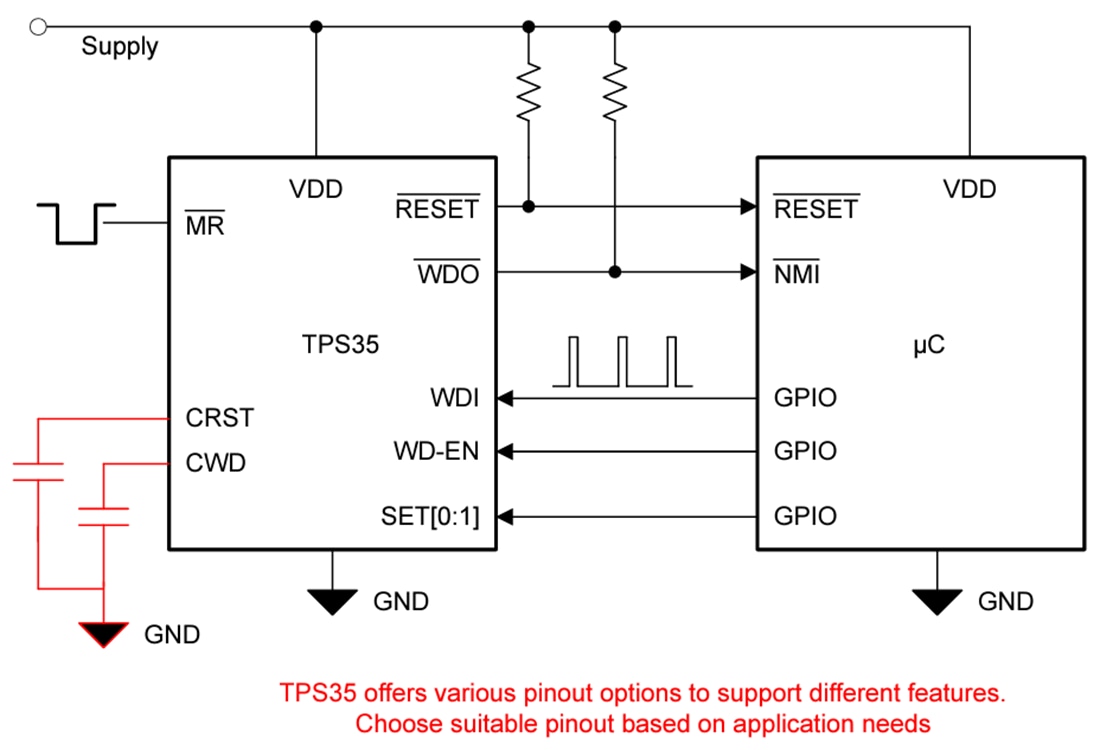

Circuit d'application standard
Outil de développement associé
Texas Instruments Module d'évaluation TPS36Q1EVM
Permet aux utilisateurs d'évaluer les superviseurs de tension TPS3435-Q1, TPS3436-Q1, TPS35-Q1 et TPS36-Q1.
