Texas Instruments Superviseurs de tension d'alimentation TPS37-Q1

Les superviseurs de tension d'alimentation TPS37-Q1 de Texas Instruments sont des détecteurs de tension d'entrée 65 V avec un courant IDD de 1 µA, une précision de 1 % et un temps de détection rapide de 10 µs. Ces dispositifs fonctionnent sur une large plage de tension d'alimentation de 2,7 V à 65 V. Les superviseurs TPS37-Q1 sont des dispositifs automobiles qui présentent des options de seuil de tension large et flexible, une hystérésis intégrée et une technologie de sortie à drain ouvert ou push-pull. Ces superviseurs de tension d'alimentation sont disponibles dans des boîtiers WSON ou SOT-23. Le boîtier WSON est doté de flancs mouillables, ce qui facilite l’inspection optique automatique (AOI) et l’inspection aux rayons X à faible résolution. Les dispositifs TPS37-Q1 sont qualifiés AEC-Q100 pour les applications automobiles. Ces superviseurs de tension d'alimentation sont idéaux pour les unités de contrôle télématiques, les systèmes d'appel d'urgence, les amplificateurs audio, les unités principales et les tableaux de bord, la fusion de capteurs et les caméras, ainsi que les modules de contrôle de carrosserie.

Caractéristiques

  • Certifiés AEC-Q100 avec les résultats suivants :
    • Grade de température 1 : plage de température ambiante de fonctionnement TA de -40 °C à +125 °C
    • Niveau 2 de la classification ESD du dispositif HBM
    • Niveau C7B de la classification ESD du dispositif CDM
  • Documentation fonctionnelle compatible avec la sécurité disponible pour la conception de systèmes de sécurité fonctionnelle
  • Plage de tension d'alimentation large de 2,7 V à 65 V
  • Les broches SENSE et RESET sont classifiées 65 V
  • Courant de repos faible de 1 µA (standard)
  • Options de seuil de tension large et flexible
    • 2,7 V à 36 V (précision maximale de 1,5 %)
    • Option 800 mV (précision maximale de 1 %)
  • Hystérésis intégrée (VHYS) :
    • Options de pourcentage de 2 % à 13 % (par incréments de 1 %)
    • Pour VTH < 8 v,="" réglage="" en="" valeur="" fixe="" de="" 0,5 v,="" 1 v,="" 1,5 v,="" 2 v="" et="">
  • Délai de réinitialisation programmable 10 nF = 12,8 ms et 10 µF = 12,8 s
  • Délai de détection programmable 10 nF = 1,28 ms et 10 µF= 1,28 s
  • Caractéristique de réinitialisation manuelle (RM)
  • Topologie de sortie en drain ouvert ou push-pull

Applications

  • Unités de contrôle télématiques
  • Systèmes d'appel d'urgence
  • Amplificateurs audio
  • Unité principale et tableaux de bord
  • Fusion de capteurs et caméras
  • Modules de contrôle de carrosserie

Circuit d'application

Schéma du circuit d'application - Texas Instruments Superviseurs de tension d'alimentation TPS37-Q1

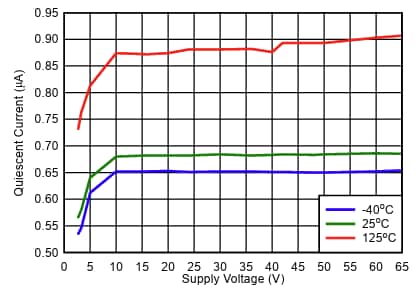

Graphique de performance IDD vs VDD

Graphique des performances - Texas Instruments Superviseurs de tension d'alimentation TPS37-Q1

Schéma fonctionnel

Schéma de principe - Texas Instruments Superviseurs de tension d'alimentation TPS37-Q1
