Texas Instruments Superviseurs TPS37100/TPS37100-Q1
Les Superviseurs de fenêtres, de surtension ou de sous-tension TPS37100/-Q1 de Texas Instruments reçoivent une tension d'entrée de 105 V avec un courant de repos faible de 5 µA et présentent un temps de détection rapide et une mémoire tampon intégrée pour des mesures de tension. Les dispositifs TPS37100/-Q1 peuvent être branchés directement à une batterie ou à un rail de tension de 24/48/72 V pour une surveillance continue de conditions de surtension (OV) ou de sous-tension (UV). Des alternatives de tension à hystérésis large existent pour ignorer les fausses désaffectations de sorties dues aux régimes transitoires de tension de batterie.
Les Superviseurs de fenêtres, de surtension ou de sous-tension TPS37100/-Q1de TI comprennent deux sorties (OUT A et OUT B) qui fonctionnent comme des dispositifs de surveillance d'anomalies d'OV ou d'UV séparées, ce qui permet au système de prendre des mesures différentes selon l'anomalie en cours. De plus, la broche AOUT fournit une version réduite de la tension de la broche SENSE et doit être échantillonnée par le CAN pour des mesures de tension d’alimentation. L'utilisateur peut choisir le facteur d'échelle souhaité selon la pièce commandable sélectionnée.
Les Superviseurs TI TPS37100/-Q1 sont homologués AEC-Q100 pour des applications automobiles.
Caractéristiques
- Homologation AEC-Q100 avec les résultats suivants :
- Température de dispositif de classe 1 : température ambiante de fonctionnement TA de -40 à +125 °C
- Conformité aux normes de sécurité fonctionnelle ASIL D (ciblé pour TPS37102/TPS37102-Q1)
- Documentation destinée à faciliter la conception du système ISO 26262
- Capacité systématique jusqu'à ASIL D ciblée
- Capacité matérielle jusqu'au niveau ASIL D ciblée
- Compatible avec la sécurité fonctionnelle (TPS37102/TPS37102-Q1)
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Plage de tension d'alimentation large de 3 à 105 V
- Courant de repos de 5 pA
- Haute précision de seuil de 1,1 % (maximum)
- Protection contre les inversions de polarités de -95 V sur SENSE
- Détecteur UVIOV rapide de 5 µs pour des systèmes de 24/48 V
- Mémoire tampon intégrée (AOUT) permettant la mesure de tension d'alimentation par broche d'activation
- Temps fixe et programmable de déclenchement
- Délai fixe et programmable de détection
- Sortie à drain ouvert, niveau actif basse tension : OUT A ou OUT B
- BIST et verrouillage disponibles pour TPS371 02-Q1
Applications
- Unité de gestion de piles et batteries
- Système convertisseur CC/CC
- Système d’entraînement de traction pour 2 ou 3 roues
- Système de batteries à basse tension
- Convertisseur de traction
- Module d'entrée analogique
- CPU (contrôleur PLC)
- Module de commande de servomoteur
- Module d'étage de puissance servomoteur
- Module de sécurité fonctionnelle servomoteur

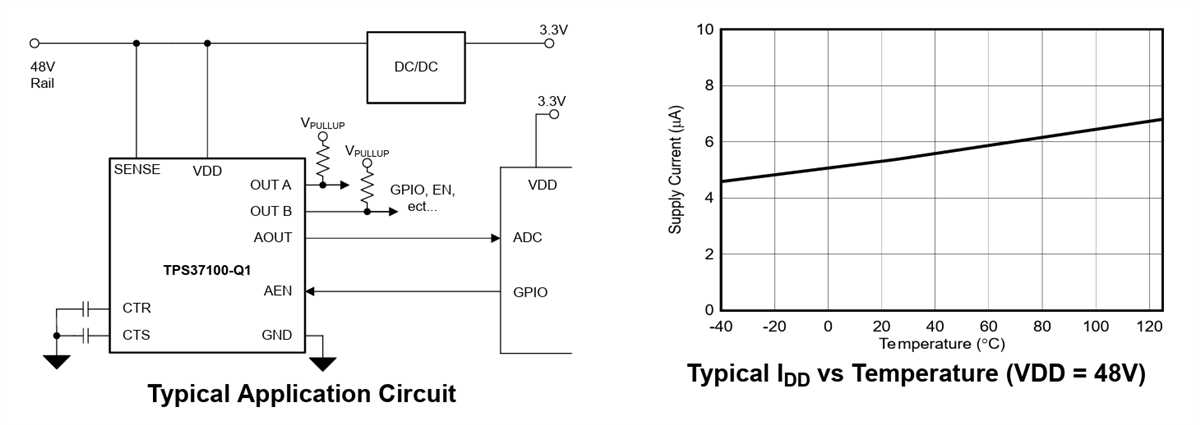

Circuit d'application standard
Courant par rapport à la température
Fiches techniques
