Texas Instruments Module d'évaluation (EVM) de superviseur TPS389C0XEVM
Le module d'évaluation (EVM) du superviseur TPS389C0XEVM de Texas Instruments est une plate-forme pour l'évaluation du composant TPS389C0x qui est un superviseur de surtension et de sous-tension multicanal intégré avec watchdog Q&A et programmabilité I2C dans un boîtier WQFN à 16 broches. Le TPS389C0XEVM évalue le superviseur multicanal à 3 canaux TPS389C03-Q1. Le composant utilise par défaut les options OTP préprogrammées, mais il peut être reprogrammé via I2C pour différents minutages watchdog, tensions de seuil et pourcentages de tolérance. Le module d'évaluation comprend la fiche d'interface I2C, des LDO pour créer des tensions sur plusieurs rails et des cavaliers spécialement placés sur la carte du module d'évaluation pour une flexibilité maximale. Le module d'évaluation est conçu pour fonctionner avec d'autres variantes du TPS389C0xQ1 de Texas Instruments (jusqu'à six canaux).
Caractéristiques
- Watchdog Q&A pour surveiller le fonctionnement du logiciel SoC
- Minutage de watchdog OUVERTURE/FERMETURE programmable via I2C
- Délai de démarrage pour l'initialisation du démarrage du SoC
- Nombre maximum de violations programmable (jusqu'à 7) avant l'assertion WDO
- Broche de désactivation du watchdog (WDE)
- Surveillance des SOC de pointe
- Trois canaux avec trois détections à distance (TPS389C0300CRTERQ1)
- Plage de tension d'entrée de 2,6 V à 5,5 V
- Précision de seuil élevée de ±5 mV (de -40 °C à +125 °C)
- CAN intégré pour les lectures de la tension
- Conçu pour les applications de sécurité :
- Surveillance des signaux d'erreur (ESM)
- Vérification de redondance cyclique (CRC)
- Vérification des erreurs de paquets (PEC)
- Sorties NIRQ, NRSTet WDO à drain ouvert actif-bas
Applications
- Système d'aide à la conduite (ADAS)
- Fusion de capteur
- Robotique médicale
- Robotique industrielle

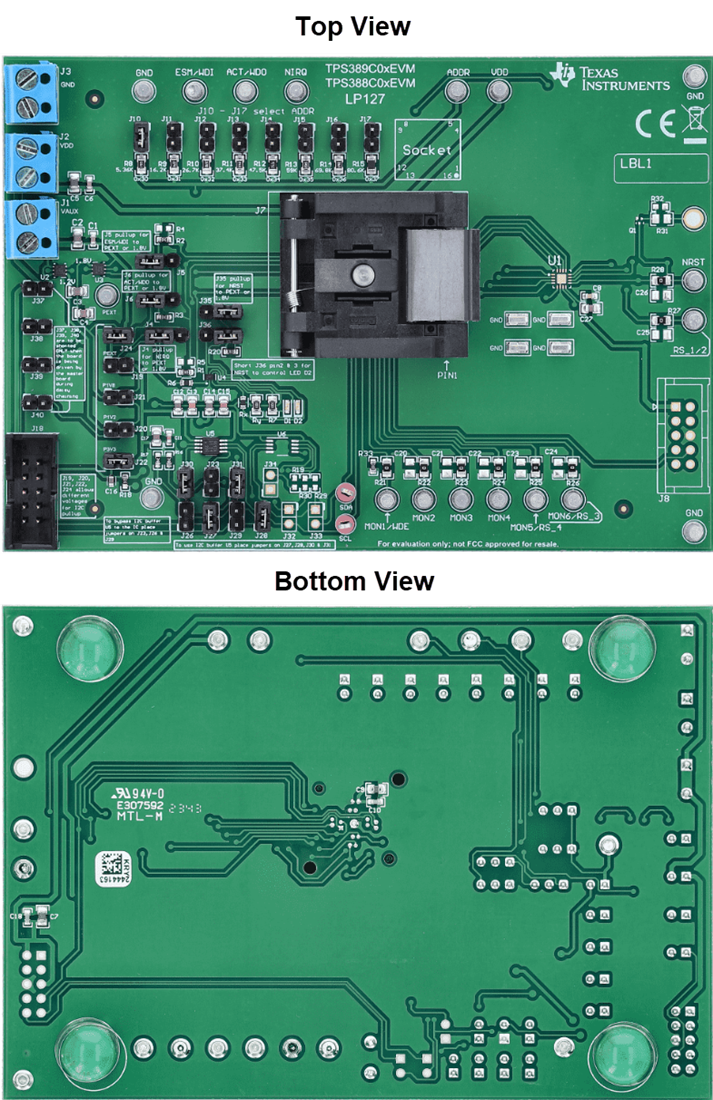

Disposition de la carte
