Texas Instruments Module d'évaluation TPS536C7EVM-051
Le module d'évaluation TPS536C7EVM-051 de Texas Instruments est configuré pour évaluer le fonctionnement du contrôleur TPS536C7. Le contrôleur TPS536C7 est un contrôleur Buck synchrone sans pilote à deux canaux (12+0, 11+1 ou 10+2 phases), D-CAP+ avec interface PMBus.
Le module d'évaluation TPS536C7EVM-051 TI utilise l'étage de puissance Synchronous Buck NexFET™ Smart Power Stage CSD95490 comme étage de puissance et comprend des points de test pour évaluer les performances du contrôleur TPS536C7 et des étages de puissance CSD95410.
Caractéristiques
- Deux sorties de courant élevé réglementées
- Configurable comme phases maximales 12+0, 11+1 et 10+2
- Les paramètres programmables sont disponibles via l'interface PMBus™.
- Réglage de la tension de sortie
- Niveaux de marge de la tension de sortie (Haut / Bas) dans une plage maximale
- Seuil de protection UVLO
- Vitesse de balayage du démarrage progressif
- Activer et désactiver le dispositif
- Avertissement de surintensité et limites de défaillance
- Fréquence de commutation
- Tension de démarrage
- Surveillance de la tension d'entrée et de sortie, du courant, de l'alimentation et de la température de la phase d'alimentation
- Points de test pratiques pour sonder les formes d'onde critiques
Applications
- Alimentation de cœur ASIC et FPGA à courant élevé dans les équipements suivants :
- Mise en réseau avec et sans fil
- Serveur d'entreprise et réseaux de stockage
- Test et mesure
- Infrastructure de réseau intelligent
- Aérospatiale et défense
- Alimentations marchandes

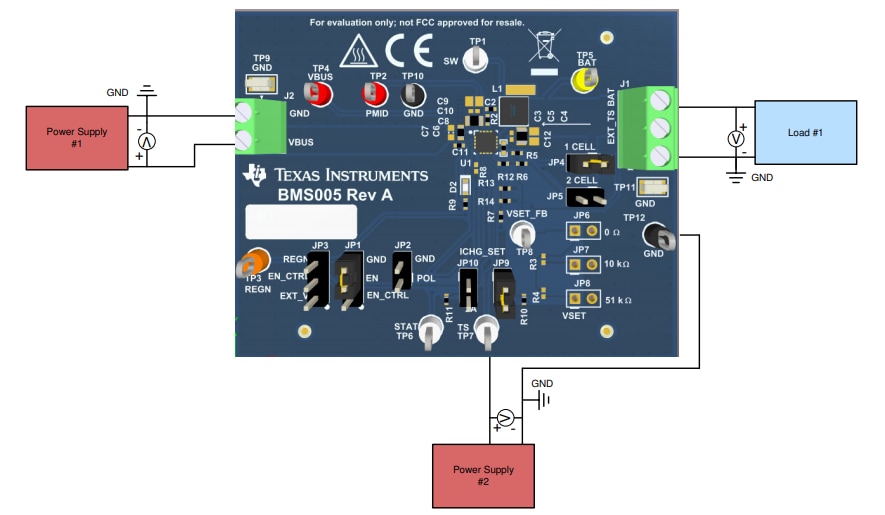

Configuration de test

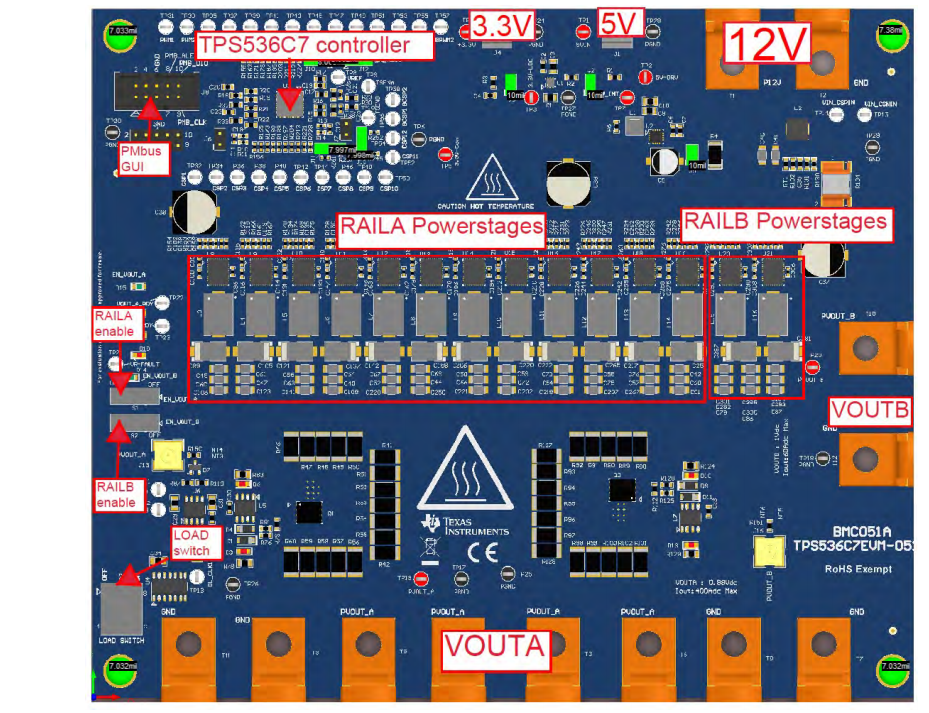

Disposition de la carte
