Texas Instruments Convertisseur numérique Buck intégré TPS53830
Les convertisseurs numériques Buck intégrés TPS53830 de Texas Instruments sont des convertisseurs Buck intégrés à mode D-CAP+™ pour alimentation électrique de DDR5 sur DIMM. Le TPS53830 dispose de tensions VDD, VDDQ et VPP aux puces DRAM sur le module DIMM avec une capacité de courant configurable.
Les convertisseurs numériques Buck intégrés TPS53830 de TI offrent un rail à courant élevé capable de configurer jusqu'à une sorties biphasée ou deux sorties pour fournir un courant pouvant atteindre 12 A (ou 6 A + 6 A) avec un contrôle de mode D-CAP+™.
Le TPS53830 dispose d'une compensation interne, réduisant les composants externes et fournissant une facilité d'utilisation. Les convertisseurs TPS53830 prennent en charge un ensemble complet de télémétrie, notamment la tension d'entrée, la tension de sortie, le courant de sortie, la surtension, la sous-tension, la limite de surintensité et la protection contre la surchauffe.
Le TPS53830 est disponible en QFN à 35 broches thermiquement endurci avec une température de fonctionnement de -40 °C à +125 °C.
Caractéristiques
- Conception en silicium unique pour prendre en charge les applications DDR5
- 3 sorties pour alimenter VDD (1,1 V), VDDQ (1,1 V) et VPP (1,8 V), avec 4e sortie en option (VDD2)
- Pour 3 sorties, 12 A pour VDD(SWA biphasé), 6 A pour VDDQ(SWC) et 5 A pour VPP(SWD) avec 3 sorties
- Pour 4 sorties, 6 A pour VDD1(SWA), 6 A pour VDD2(SWB), 6 A pour VDDQ(SWC) et 5 A pour VPP(SWD)
- Détection à distance différentielle : VDD, VDDQ et VPP
- Contrôle D-CAP+™ pour une réponse transitoire rapide
- Large plage de tension d'entrée de 4,5 V à 15 V
- Compensation de boucle interne programmable
- Limite de courant cycle par cycle par phase
- Fréquence programmable de 500 kHz à 1,375 MHz
- Prend en charge l'interface de bus I2C et I3C pour la télémétrie de la tension, du courant, de la puissance, de la température et des conditions de défaillance
- Protections contre les surintensités, les surtensions et les surchauffes
- Fonction de registre permanent (boîte noire)
- Faible courant de repos
- Boîtier QFN PowerPad™ 5 mm × 5 mm, 35 broches

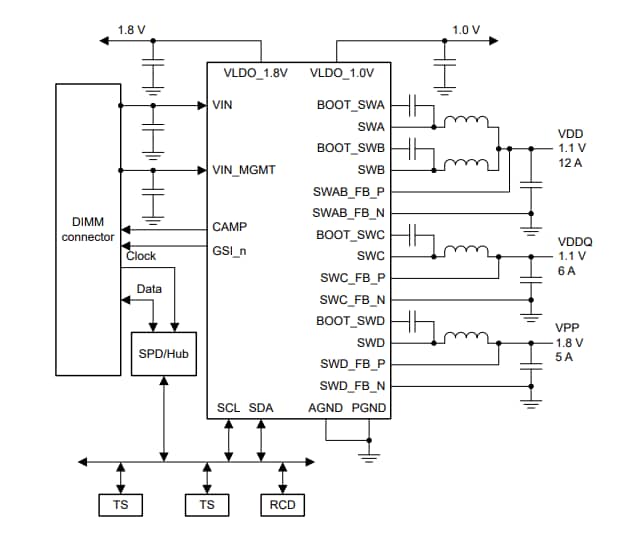

Application simplifiée
