Texas Instruments Convertisseur numérique Buck intégré TPS53830A

Le convertisseur numérique Buck intégré TPS53830A de Texas Instruments propose un mode D-CAP+™ pour une alimentation électrique DDR5 sur DIMM. Le dispositif fournit les tensions VDD, VDDQ et VPP aux puces DRAM du module DIMM avec une capacité de courant configurable. Le rail à courant élevé peut être configuré en deux phases ou deux sorties pour délivrer un courant allant jusqu'à 12 A (ou 6 A + 6 A) avec le contrôle du mode D-CAP+. Le convertisseur utilise également une compensation interne pour une utilisation facile et une réduction des composants externes. Le convertisseur numérique Buck intégré TPS53830A de TI fournit un ensemble complet de télémétrie, y compris la tension d'entrée, la tension de sortie et le courant de sortie. Des protections contre les surtensions, les sous-tensions, les surintensités et les surchauffes sont également fournies.

Le TPS53830A est disponible dans un boîtier QFN 35 broches thermiquement amélioré et fonctionne de -40 ºC à +105 °C.

Caractéristiques

  • Conception en silicium unique pour prendre en charge les applications DDR5
  • 3 sorties pour alimenter VDD (1,1 V), VDDQ (1,1 V) et VPP (1,8 V), avec une 4e sortie en option (VDD2)
  • Pour 3 sorties, 12 A pour VDD(SWA double phase), 6 A pour VDDQ(SWC) et 5 A pour VPP(SWD) avec 3 sorties
  • Pour 4 sorties, 6 A pour VDD1(SWA), 6 A pour VDD2(SWB), 6 A pour VDDQ(SWC) et 5 A pour VPP(SWD)
  • Détection différentielle à distance de VDD, VDDQ et VPP
  • Contrôle D-CAP+™ pour une réponse transitoire rapide
  • Large plage de tension d'entrée de 4,5 V à 15 V
  • Compensation de boucle interne programmable
  • Limite de courant cycle par cycle par phase
  • Fréquence programmable de 500 kHz à 1,375 MHz
  • Prise en charge de l'interface bus I2C et I3C pour la télémesure de la tension, du courant, de la puissance, de la température et des conditions de défaut
  • Protections contre les surintensités, les surtensions et les surchauffes
  • Fonction de registre permanent (boîte noire)
  • Faible courant de repos
  • Boîtier PowerPAD, QFN 35 broches, 5 mm × 5 mm

Application simplifiée

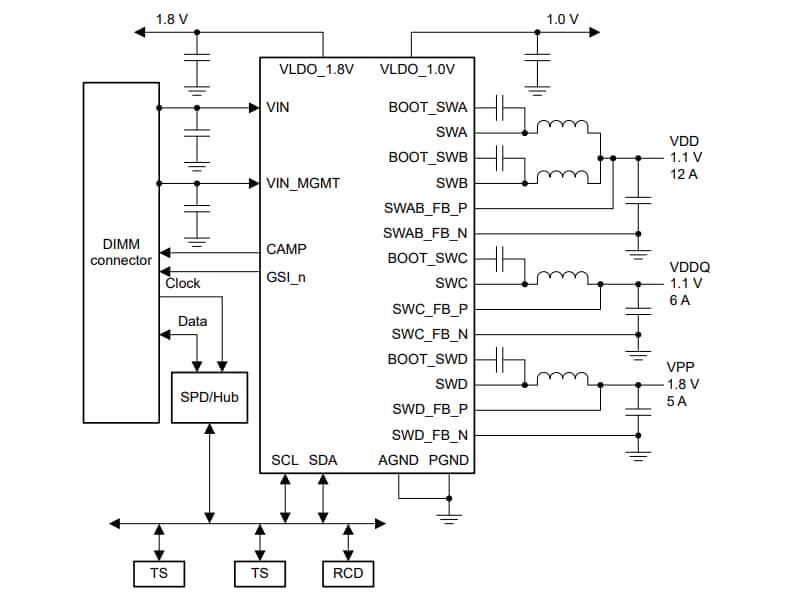

Schéma du circuit d'application - Texas Instruments Convertisseur numérique Buck intégré TPS53830A
Publié le: 2022-12-23 | Mis à jour le: 2025-04-16
