Texas Instruments Module d'évaluation de convertisseur TPS542A50EVM-059
Le module d'évaluation (EVM) de convertisseur TPS542A50EVM-059 de Texas Instruments permet aux utilisateurs d'évaluer le TPS542A50. Le TPS542A50 est un convertisseur Buck synchrone externe à fréquence fixe et sans compensation avec des MOSFET intégrés. Il fournit une sortie fixe de 1 V jusqu'à 15 A à partir d'un bus d'entrée de 12 V. Le TPS542A50EVM-059 de Texas Instruments est configuré pour permettre à l'utilisateur de mesurer facilement les performances du convertisseur Buck TPS542A50 dans une large plage de tensions d'entrée et de courants de charge. Le module d'évaluation comprend deux circuits entièrement indépendants.
Le premier circuit est la moitié inférieure ou le circuit inférieur du module d’évaluation. Ce circuit maximise le rendement et les performances du TPS542A50 dans les applications moins limitées par la zone de disposition. Le deuxième circuit est la moitié supérieure ou le circuit supérieur du module d’évaluation. Ce circuit met en évidence la petite surface de disposition (17 mm x 14 mm) requise par le convertisseur TPS542A50 et tous les composants externes tout en offrant des performances et un rendement élevés pour les applications à espace restreint.
Caractéristiques
- Communication I2C
- Aucune conception de réseau de compensation externe
- Fréquence de commutation sélectionnable de 400 kHz à 2,2 MHz
- Synchronisation à une horloge externe

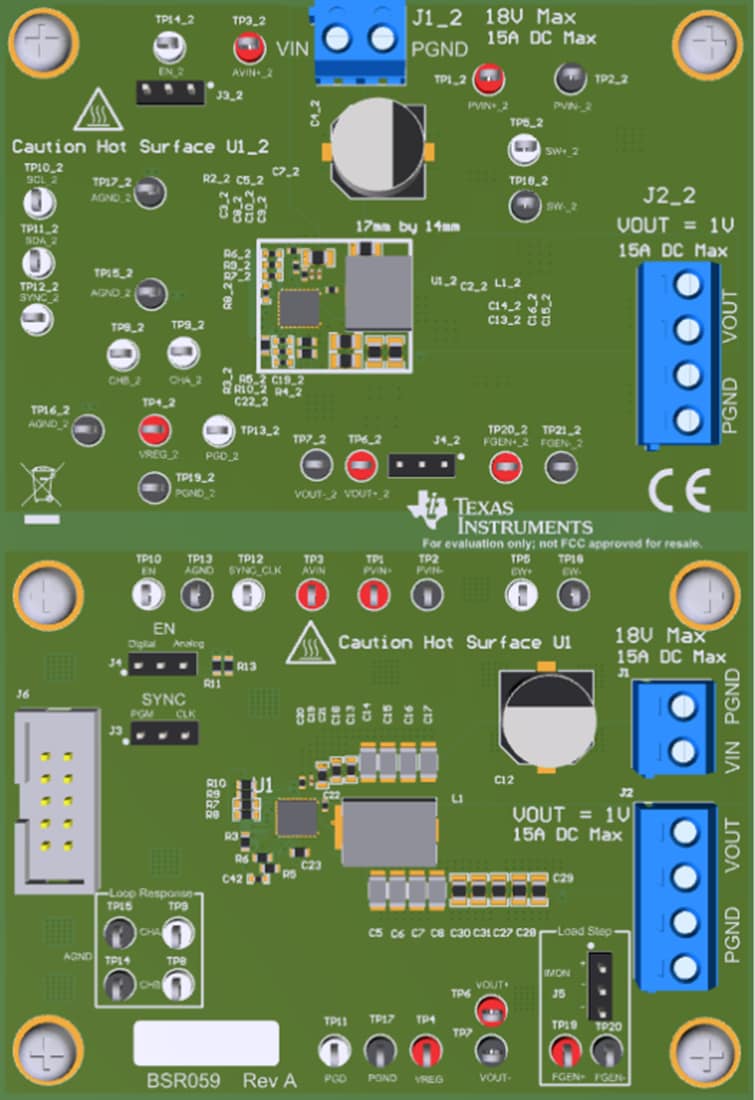

Disposition de la carte
