Texas Instruments Module d'évaluation TPS543320EVM

Le module d'évaluation TPS543320EVM de Texas Instruments offre deux circuits, l'un conçu pour démontrer une petite zone de solution et l'autre conçu pour évaluer rapidement le TPS543320. Le TPS543320 est un convertisseur buck synchrone 18 V, 3 A à haut rendement utilisant un contrôle avancé du Mode courant à fréquence fixe et compensé en interne. Le dispositif est capable de fournir un haut rendement tout en fonctionnant à une fréquence de commutation pouvant atteindre 2,2 MHz. Les MOSFET côté haut et côté bas sont incorporés à l'intérieur du boîtier TPS543320 avec les circuits d'entraînement de grille.

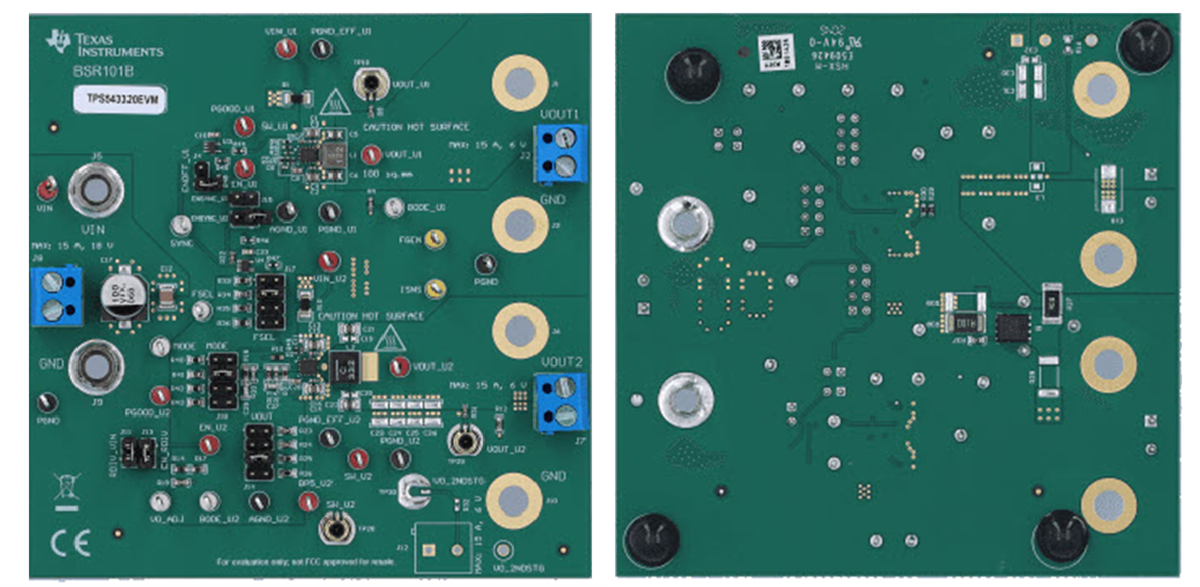

La première conception du module d'évaluation TI TPS543320EVM est destinée à faire démonstration des petites surfaces de carte de circuit imprimé pouvant être obtenues lors de la conception avec le régulateur TPS543320. Cette conception à petite surface tient dans 100 mm². La deuxième conception montre la haute efficacité pouvant être obtenue lors de la création avec le régulateur TPS543320. La deuxième conception comprend également des cavaliers qui peuvent être utilisés pour évaluer facilement les caractéristiques du TPS543320.

Caractéristiques

Deux circuits : un conçu pour faire démonstration de la petite surface de la solution et un conçu pour une évaluation facile du TPS543320
La conception avec une petite surface pour la solution utilise une fréquence de commutation de 1,5 MHz et tient dans 100 mm²
La conception pour une évaluation facile comprend des cavaliers pour évaluer différents paramètres sélectionnés par les broches FSEL et MODE du TPS543320

Deux tampons à 3 états pour synchroniser facilement les deux conceptions avec une source d'horloge externe
Tension d'entrée : 4,0 V à 18 V, Tension nominale : 12 V
Sorties de 1,8 V et 3,3 V à 3 A
