Texas Instruments Module d'évaluation (EVM) de convertisseur TPS543B22EVM
Le module d'évaluation (EVM) de convertisseur TPS543B22EVM de Texas Instruments est conçu pour évaluer le TPS543B22. Le TPS543B22 est un convertisseur Buck synchrone, intégrant les deux MOSFET de puissance avec une faible résistance drain-source pour minimiser la taille de la solution et fournir un rendement élevé à pleine charge. Le TPS543B22EVM utilise un contrôle avancé du mode courant à fréquence fixe avec un temps d'allumage minimal pour une fréquence de commutation élevée afin de minimiser la taille de la solution et d'obtenir une réponse transitoire rapide.
Ce module d'évaluation comprend deux conceptions avec le TPS543B22 de Texas Instruments. La première conception fait la démonstration des petites surfaces de circuit imprimé qui peuvent être obtenues lors de la conception avec le régulateur TPS543B22. Cette conception sur petite surface tient dans 275 mm2. La deuxième conception fait la démonstration du rendement élevé obtenu lors de la conception avec le régulateur TPS543B22. La deuxième conception comprend également des cavaliers qui peuvent être utilisés pour évaluer facilement les caractéristiques du TPS543B22.
Caractéristiques
- Deux circuits conçus pour démontrer une petite surface de solution et la facilité d'évaluation du TPS543B22
- Fréquence de commutation de 2,2 MHz et tient dans 270 mm²
- Comprend des cavaliers pour évaluer les différents réglages sélectionnés par les broches MODE et FSEL du TPS543B22.
- Tampons à 3 états pour synchroniser les deux conceptions avec une source d'horloge externe
- Tension d'entrée : 4,0 V à 18 V, tension nominale : 12 V
- Sortie de 1,2 V sur 20 A
Ressources supplémentaires

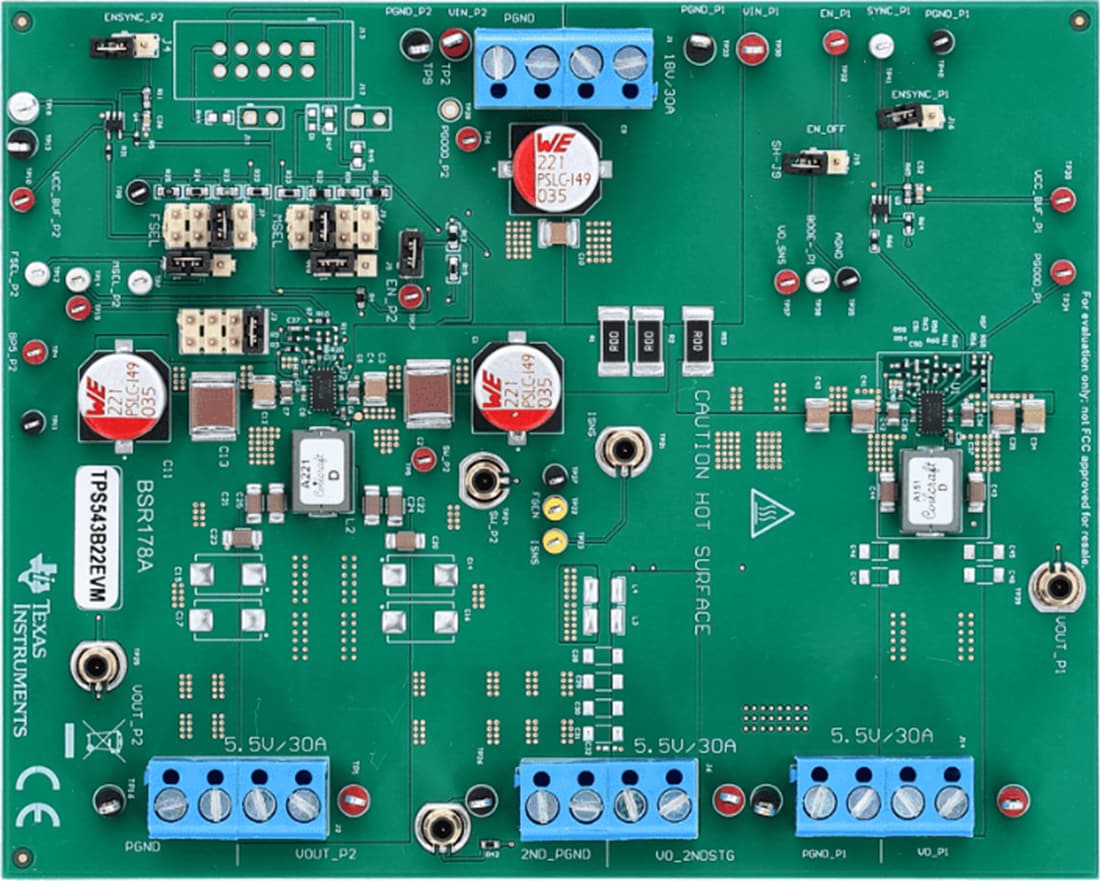

Disposition de la carte
Produit associé
Texas Instruments Convertisseur Buck synchrone TPS543B22
Convertisseur SWIFT™ synchrone 20 A avec contrôle du mode courant avancé (ACM) compensé en interne.
Publié le: 2023-03-27
| Mis à jour le: 2023-10-23
