Texas Instruments Module d'évaluation du convertisseur TPS544C26EVM
Module d'évaluation (EVM) de convertisseur TPS544C26EVM de Texas Instruments pour le convertisseur Buck synchrone CC-CC TPS544C26 avec I²C numérique et une interface d'identification de tension série (SVID) pour s'adapter aux processeurs Intel. Le module d'évaluation TPS544C26EVM de Texas Instruments accepte une entrée de 8 V à 16 V et peut fournir un courant de sortie pouvant atteindre 35 A. Le convertisseur utilise le mode de contrôle D-CAP+™ pour une réponse transitoire rapide, en utilisant moins de capacité de sortie pour économiser de l'espace sur la carte.
Caractéristiques
- Conçu pour un rendement plus élevé et comprend des points de test et des cavaliers pour configurer le TPS544C26
- La fréquence de commutation par défaut est réglée à 800 kHz
- La tension de sortie par défaut est réglée à 1,1 V
- Accepte les schémas SVID Intel Eagle et Birch Stream pour les applications de serveurs d'entreprise
- Il utilise un inducteur Coilcraft 120 nH, SLC1175-121

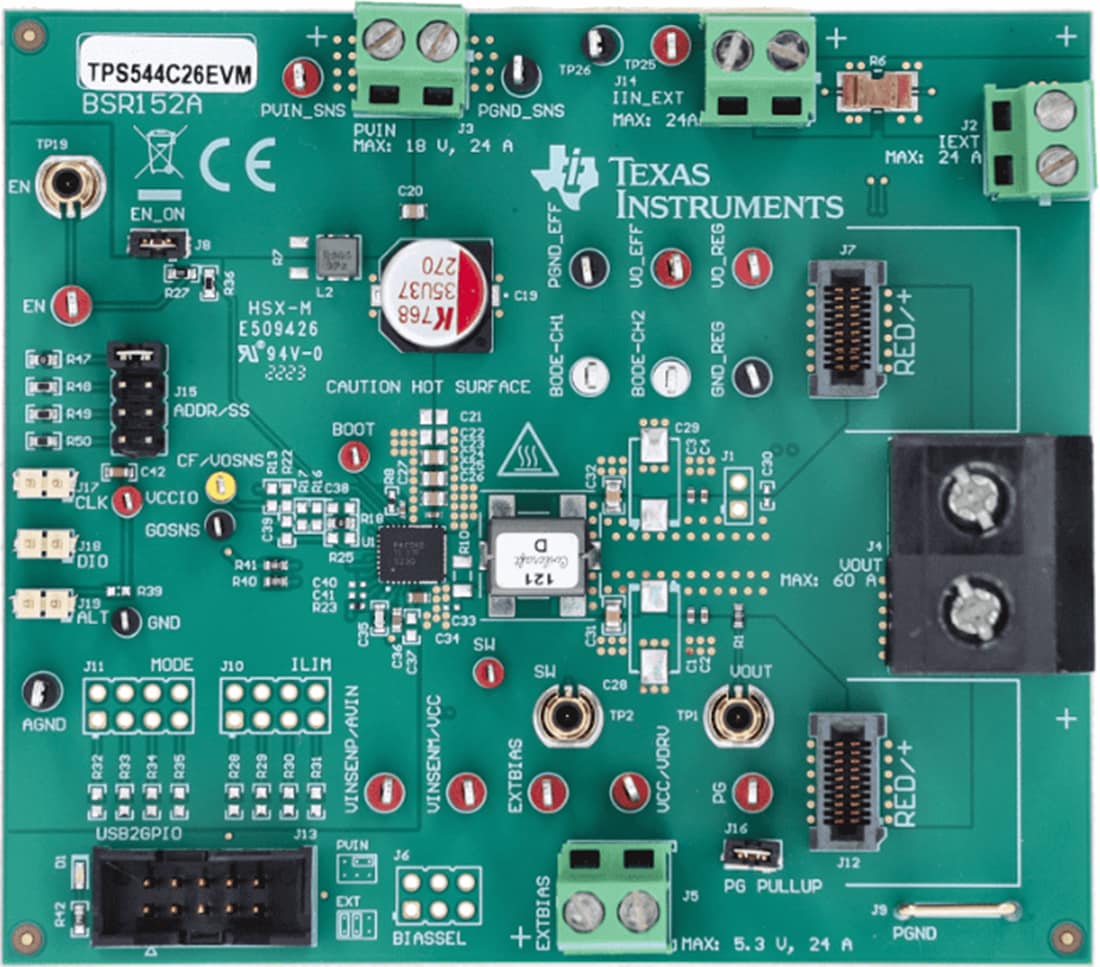

Disposition de la carte
Produit associé
Texas Instruments Convertisseur Buck synchrone TPS544C26
Un convertisseur Buck hautement intégré avec topologie de contrôle D-CAP+ pour une réponse transitoire rapide.
Publié le: 2022-10-03
| Mis à jour le: 2022-10-26
