Texas Instruments Module d'évaluation du convertisseur TPS546A24AEVM-1PH
Le module d'évaluation (EVM) de convertisseurs Texas Instruments TPS546A24AEVM-1PH évalue le convertisseur abaisseur (buck) TPS546A24A de 10 A. Le dispositif TPS546A24A est un système abaisseur (buck) synchrone empilable à interface PmBus pouvant fonctionner grâce à une alimentation nominale de 2,95 à 18 V. Le TPS546A24AEVM-1PH de Texas Instruments permet la programmation et la surveillance par l'intermédiaire de l'interface PmBus.
Caractéristiques
- Sortie sous 1,2 V et à 10 A
- Fréquence de commutation programmable par PmBus de 225 kHz à 1,5 MHz
- Télémétrie PmBus de VIN, de VOUT, d'IOUT et de température interne de puce
- Compensation interne sélectionnable
- Mise à l'échelle adaptative de la tension (AVS) et marge via PMB
- Détection différentielle à distance avec diviseur FB interne pour moins de 1 % d'erreur totale de VOUT, de TJ valant -40 à +150 °C

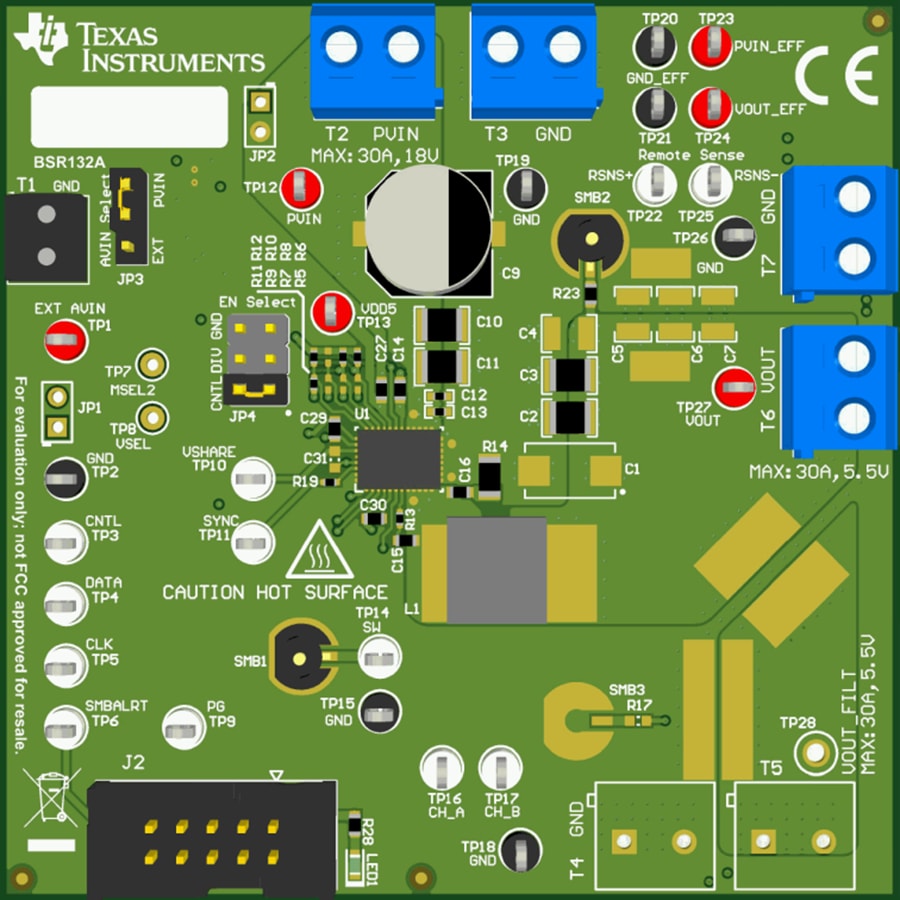

Disposition de la carte
Publié le: 2020-09-23
| Mis à jour le: 2024-08-26
