Texas Instruments Convertisseurs synchrone abaisseurs TPS546B25/TPS546B25W

Les convertisseurs buck synchrones TPS546B25/TPS546B25W de Texas Instruments sont des convertisseurs buck hautement intégrés et empilables avec une topologie de contrôle D-CAP4 pour une réponse transitoire rapide. Ces convertisseurs prennent en charge une plage de tension d'entrée de 4 V à 18 V (jusqu'à 2,7 V avec polarisation externe) et offrent des configurations monophasées ou empilées de 2x, 3x ou 4x. Les convertisseurs TPS546B25/TPS546B25W sont conformes PMBus 1.5 et offrent une télémétrie étendue, y compris pour la tension, le courant et la température. Ces convertisseurs buck fonctionnent dans une plage de fréquence de fontionnement de 400 kHz à 2 MHz (quatre réglages discrets via une broche, avec des réglages supplémentaires disponibles via PMBus^®). Les fonctionnalités supplémentaires incluent la compensation de boucle interne programmable, la limite du courant de vallée cycle par cycle sélectionnable et la sortie Power Good à drain ouvert. Les convertisseurs abaisseurs TPS546B25/TPS546B25W sont des dispositifs sans plomb et sont conformes à la directive RoHS sans exemption. Les applications typiques comprennent les serveurs et les POL de cloud computing, les accélérateurs matériels et les cartes d'interface réseau (NIC).

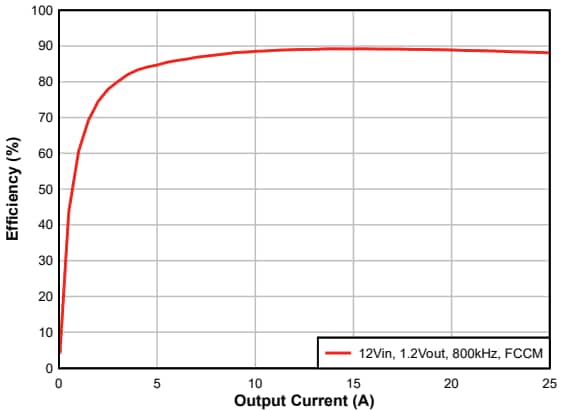

Caractéristiques

plage de tension d’entrée de 2,7 V à 18 V avec polarisation externe
Plage de tension d’entrée de 4 V à 18 V sans polarisation externe
Plage de tensions de sortie de 0,4 V à 5,5 V
Prend en charge des configurations monophasées de 25 A ou empilées 2 x, 3 x ou 4 x
Rds_{on_HS} = 2,6 mΩ, Rds_{on_LS} = 1 mΩ
Fréquence de fonctionnement de 400 kHz à 2 MHz (quatre réglages discrets par broches, réglages supplémentaires via PMBus^®)
Programmable par PMBus :
- Révision 15 conforme avec caractéristique de sécurité par CLÉ D’ACCÈS
- Tension d’entrée, tension de sortie, courant de sortie, télémétrie de température
- Protections programmables contre les surintensités, les surtensions, les sous-tensions et les surchauffes
- Comprend la fonction d’écriture par commande unique dans une configuration empilée
- Caractéristique de protection en écriture étendue
- Mémoire non volatile pour stocker les paramètres de configuration

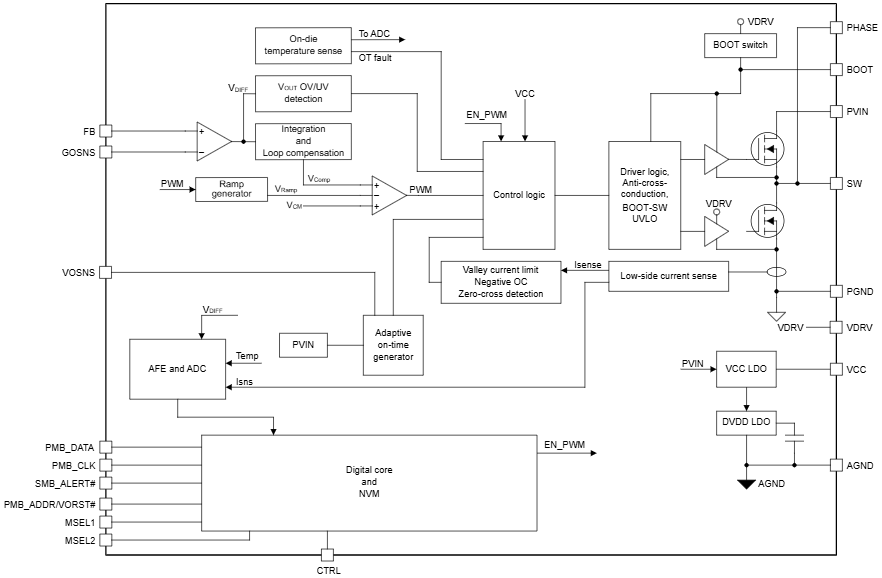

Deux méthodes pour programmer la tension de sortie :
- Diviseur de résistance interne (paramètres discrets) avec tension de démarrage sélectionnée via une connexion de broches

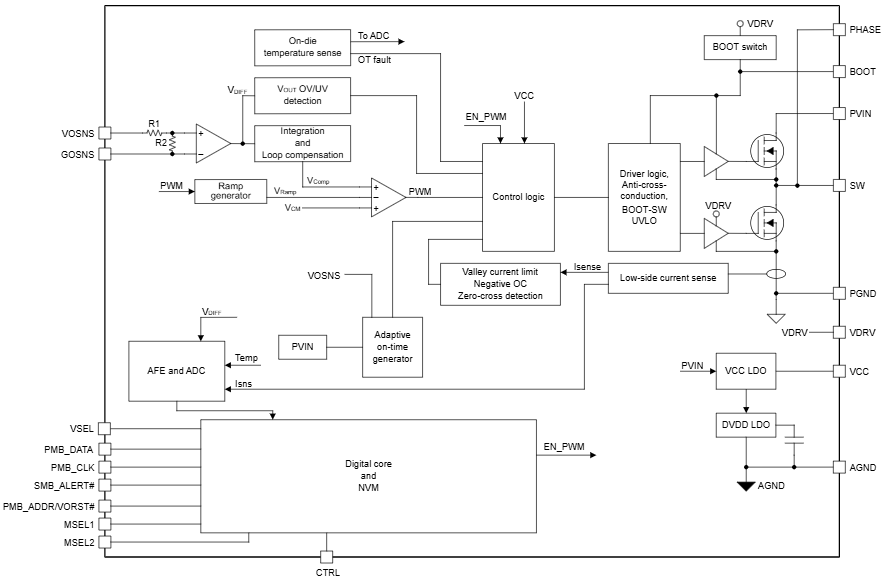

- Diviseur de résistance externe (réglagescontinus) avec tension de démarrage sélectionnée par VBOOT

Tension de référence de précision et détection à distance différentielle pour une précision de sortie élevée :
- Précision du CNA de ±0,5 % pour une température de jonction de 0 °C à 85 °C
- Tolérance de V_OUT de ±0,85 % pour une température de jonction de -40 °C à 125 °C
FCCM/DCM sélectionnable uniquement en monophasé
Mise en service sans communication PmBus via un système de connexion par broche
Mise en service sécurisée dans une sortie prépolarisée
Temps de démarrage progressif programmable de 0,5 ms à 16 ms
Topologie de contrôle D-CAP4 avec réponse transitoire rapide, prenant en charge tous les condensateurs de sortie en céramique
Compensation de boucle interne programmable
Limite de courant de creux cycle par cycle sélectionnable
Sortie power good à drain ouvert
