Texas Instruments Module d'évaluation de convertisseur TPS546D24AEVM-2PH
Le module d'évaluation (EVM) de convertisseur TPS546D24SEVM-2PH de Texas Instruments est un convertisseur Buck biphasé avec deux dispositifs TPS546D24S fournissant une seule sortie de 0,8 V. Le dispositif TPS546D24A est un convertisseur Buck synchrone empilable avec une interface PMBus qui peut fonctionner à partir d'une alimentation d'entrée nominale allant de 2,95 V à 16 V. L'appareil permet la programmation et la surveillance via l'interface PMBus® avec une fonction de verrouillage en écriture configurable par l'utilisateur pour une sécurité améliorée. Le TPS546D24SEVM-2PH de Texas Instruments est conçu pour faire démonstration du fonctionnement d'empilage du TPS546D24S dans une application biphasée à faible tension de sortie tout en fournissant plusieurs points de test pour évaluer les performances des appareils.
Caractéristiques
- La tension de sortie est modulable et ajustable à l'aide de l'interface PmBus
- UVLO programmable, démarrage progressif et activation via l'interface PMBus
- Avertissement de surintensité et limites de défaut programmables et réponse aux défauts programmable via l'interface PMBus
- Avertissement de surtension et de sous-tension et limites de défaut programmables et réponse aux défauts programmable via l'interface PMBus
- Délais de démarrage et d'arrêt programmables
- Sortie régulée de 0,8 V jusqu'à un courant de sortie à état stable de 80 ACC
- Points de test pratiques pour tester les signaux importants
Équipement nécessaire
- Source de tension
- La source de tension d'entrée VIN doit être une source CC variable de 0 V à 20 V capable de fournir un minimum de 16 ACC pour prendre en charge une charge de 80 A avec une entrée de 5 V
- Multimètres
- Il est recommandé d'utiliser deux multimètres distincts : un compteur pour mesurer VIN et l'autre pour mesurer VOUT
- Charge de sortie
- Il est recommandé d'utiliser une charge électronique variable pour la configuration du test
- Pour tester le courant de charge complet que ce module d'évaluation prend en charge, la charge doit être capable de dissiper au moins 80 A
- Oscilloscope
- Lors de l'utilisation d'un oscilloscope pour mesurer la tension du nœud de commutation ou l'ondulation de tension, mesurez à l'aide d'une méthode « pointe et cylindre »
- Ventilateur
- Pendant un fonctionnement prolongé à charges élevées, il peut être nécessaire de fournir un refroidissement à air forcé avec un petit ventilateur orienté vers le module d'évaluation
- Maintenez la température de surface des composants sur le module d'évaluation en dessous de la température nominale du composant
- Adaptateur d'interface USB vers GPIO
- Un adaptateur de communication est requis entre le module d'évaluation et l'ordinateur hôte
- Ce module d'évaluation est conçu pour utiliser l'adaptateur USB vers GPIO ou USB vers GPIO2 de TI
- Calibre de fil recommandé
- Entrée VIN et GND vers T1 et T2 (GND) (entrée12 V) – Le calibre de fil recommandé est AWG #12 avec une longueur totale de fil inférieure à 2 pieds (1 pied en entrée, 1 pied en retour)
- Sortie T3 et terre T5 (sortie 0,8 V), la taille de fil minimale recommandée est AWG #10, avec une longueur totale du fil inférieure à 61 cm (moitié entrée, moitié retour)
- Une jauge de fil plus épais peut être nécessaire pour minimiser la chute de tension dans les fils

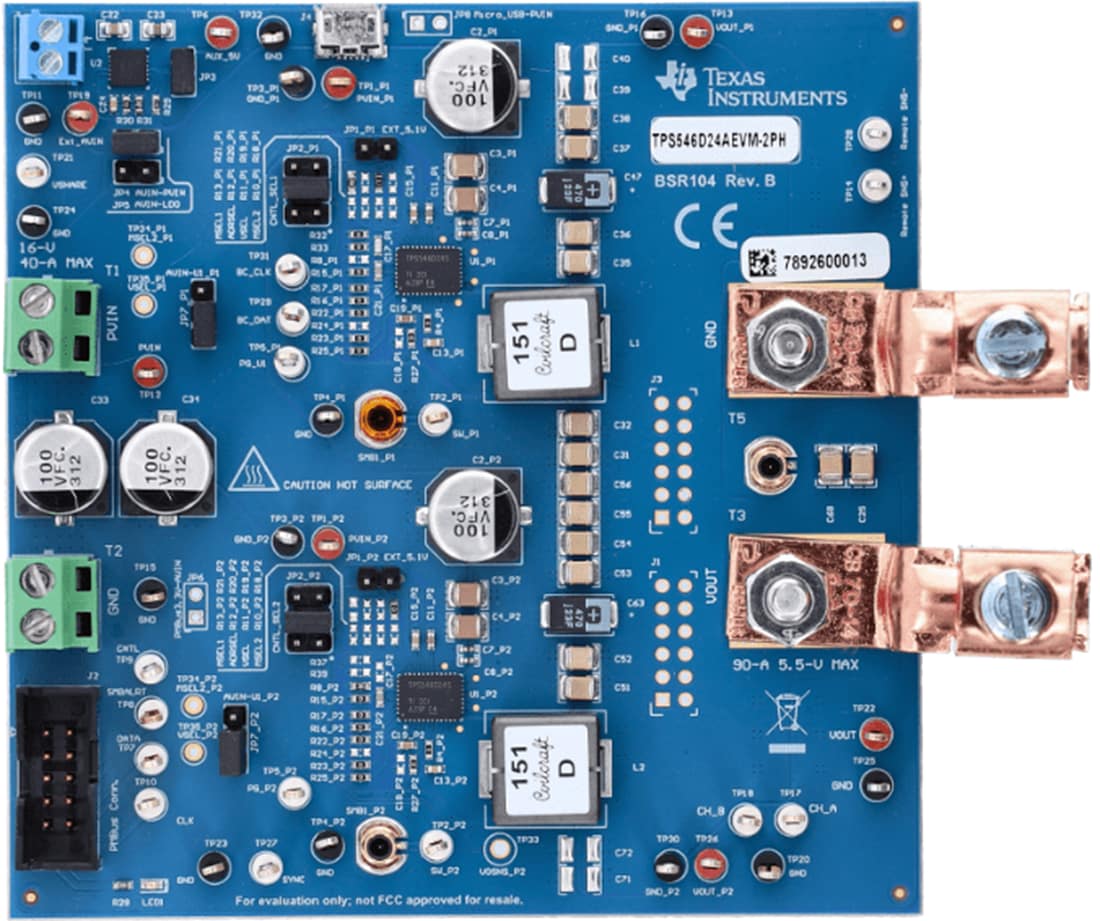

Configuration de carte
