Texas Instruments Convertisseur Buck synchrone TPS548C26
Le convertisseur Buck synchrone TPS548C26 de Texas Instruments est un convertisseur Buck hautement intégré avec une topologie de contrôle D-CAP+ pour une réponse transitoire rapide. La compensation externe n'étant pas nécessaire, le dispositif est facile à utiliser et nécessite peu de composants externes. Le dispositif est bien adapté aux applications de centres de données à espace restreint.
Le dispositif TPS548C26 de Texas Instruments dispose d'une détection différentielle véritable, de MOSFET intégrés à hautes performances et d'une référence précise de ±1 % et 0,8 V sur l'ensemble de la plage de température de jonction de fonctionnement. Le dispositif dispose d'une réponse transitoire de charge rapide, d'une régulation de charge/ligne précise, d'un fonctionnement en mode saut ou FCCM et d'un démarrage progressif programmable. Les protections contre les surintensités, les surtensions, les sous-tensions et les surchauffes sont fournies avec une réponse de hoquet ou de verrouillage sélectionnable Le composant TPS548C26 est un composant sans plomb et conforme à la directive RoHS sans exemption.
Caractéristiques
- MOSFET intégrés de 4,0 mΩ et 1,0 mΩ pour un fonctionnement à courant continu de 35 A
- Prend en charge une polarisation externe de 5 V améliorant l'efficacité et permettant une tension d'entrée minimale de 2,7 V
- Plage de tension de sortie de 0,8 V à 5,5 V
- Référence de tension de précision et détection à distance différentielle pour une haute précision de sortie
- Tolérance VOUT de ±0,5 % de 0 °C à 85 °C TJ
- Tolérance VOUT de ±1 % de –40 °C à + 125 ºC TJ
- Topologie de contrôle D-CAP+™ avec une réponse transitoire rapide, prenant en charge tous les condensateurs de sortie céramique
- Compensation de boucle interne sélectionnable via la broche SS
- Limite du courant de creux cycle par cycle sélectionnable
- Fréquence de fonctionnement sélectionnable de 0,6 MHz à 1,2 MHz avec fonctionnement DCM ou FCCM
- Démarrage en sorties pré-polarisées sécurisé
- Temps de démarrage progressif programmable de 1 ms à 8 ms
- Sortie power good (PG) à drain ouvert
- Protections contre les surintensités, les surtensions, les sous-tensions et les surchauffes avec une réponse de hoquet ou de verrouillage sélectionnable
- Boîtier WQFN-FCRLF à 37 broches de 5 mm × 6 mm
- Convertisseur SVID/I2C TPS544C26 dans le même boîtier disponible
Applications
- Serveur et POL de cloud computing
- Accélérateur matériel
- Commutateurs de centre de données

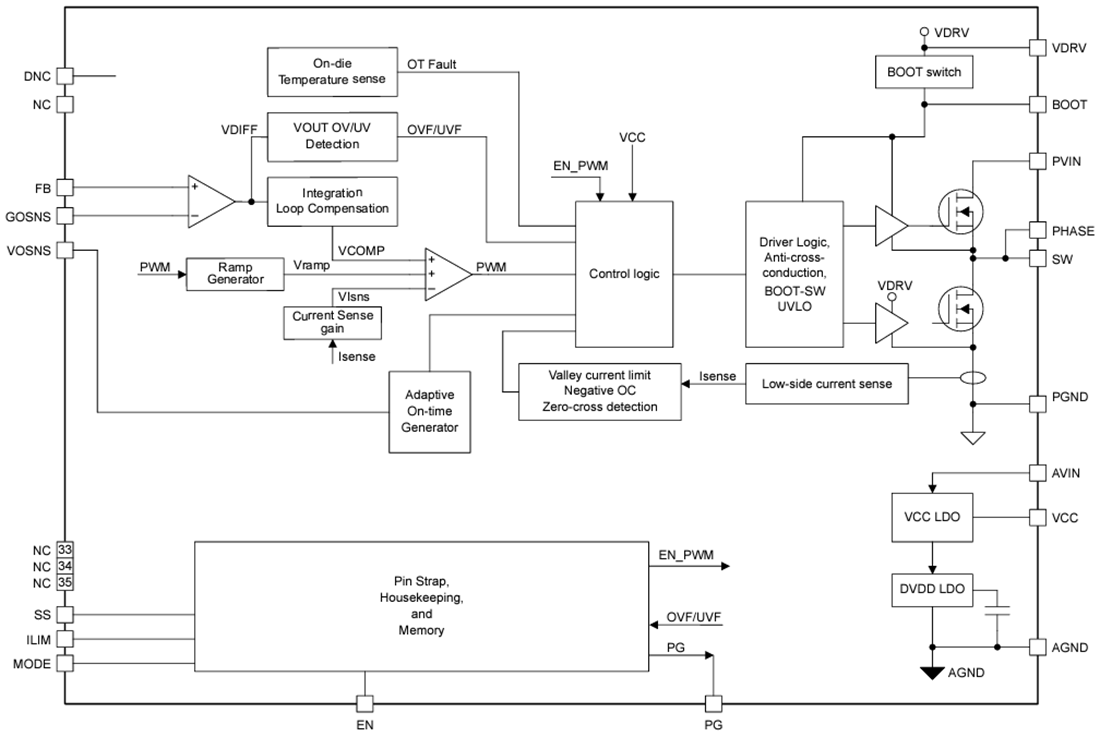

Schéma fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation TPS548C26EVM
Conçu pour le convertisseur Buck synchrone CC/CC TPS548C26.
