Texas Instruments Convertisseurs Buck synchrones D-CAP4 TPS54KB2x
Les convertisseurs Buck synchrones D-CAP4 TPS54KB2x de Texas Instruments sont de petits convertisseurs Buck synchrones à haut rendement dotés d'un mode de contrôle adaptatif à temps D-CAP4. La méthode de contrôle permet d'obtenir une réponse transitoire de charge rapide à temps sur l'ensemble de la plage de tension de sortie sans nécessiter de réseau de compensation externe. Le dispositif est facile à utiliser et nécessite peu de composants externes car la compensation externe n'est pas requise. Ce dispositif est bien conçu pour les applications de centres de données où l'espace est limité.
Le composant TPS54KB2x dispose d'une détection différentielle à distance, de MOSFET intégrés à haute performance et d'une référence précise de ±0,5 % sur la plage de température de fonctionnement de jonction spécifiée. Le composant offre un réglage de charge précis, une régulation de ligne, une exploitation FCCM ou mode éco, des réglages programmables via la broche MSEL et un démarrage progressif programmable. Le dispositif TPS54KB2x de Texas Instruments est un dispositif sans plomb. Le dispositif est conforme à la directive RoHS sans exemption.
Caractéristiques
- Plage de tension d'entrée de 4 V à 16 V
- Support de polarisation VCC externe de 3,1 V à 5,3 V
- MOSFET 5,8 mΩ et 2,3 mΩ
- Courant de sortie continu de 25 A
- Boîtier WQFN-HR à 16 broches optimisé pour l'efficacité et les performances thermiques
- Référence ±0,5 % (VREF) pour TJ = -40 °C à +125 °C
- Plage de tension de sortie de VREF à 5,5 V
- Détection différentielle à distance
- D-CAP4 avec une réponse ultra-rapide aux niveaux de charge
- Prend en charge tous les condensateurs de sortie en céramique
- Mode éco à saut automatique sélectionnable pour une efficacité élevée en charge légère
- Limite du courant programmable avec RILIM
- Fréquence de commutation sélectionnable : 800 kHz, 1,1 MHz, 1,4 MHz
- Durée de démarrage progressif programmable
- Capacité de démarrage prépolarisé
- Sortie power good à drain ouvert
- Protection de limite de surintensité de creux
- Protection contre les défauts de surtension et de sous-tension
- Broche compatible avec TPS54KC23 30 A
Applications
- Serveur Rack et serveur blade
- Accélérateur matériel et cartes complémentaires
- Commutateurs de centre de données
- Ordinateur industriel
- Unité de bande de base (BBU)

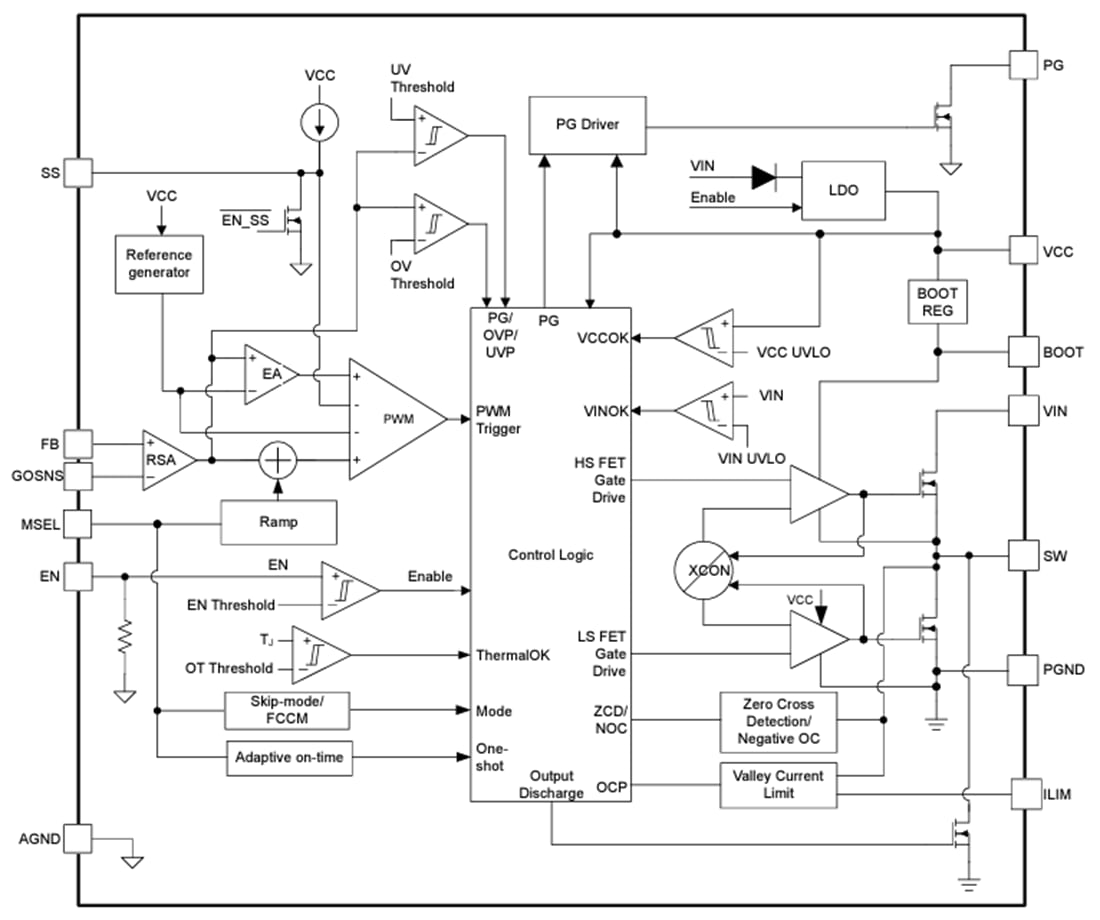

Schéma fonctionnel
Outil de développement associé
Texas Instruments Module d'évaluation de convertisseur TPS54KB20EVM
Le module d'évaluation comprend deux conceptions avec le TPS54KB20, un convertisseur Buck synchrone D-CAP4™.
Publié le: 2024-05-03
| Mis à jour le: 2024-05-23
