Texas Instruments Module d'évaluation TPS562207EVM
Le module d'évaluation TPS562207EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le convertisseur Buck TPS562207. Le TPS562207 est un convertisseur Buck synchrone 2 A simple, facile à utiliser, avec FCCM dans un boîtier SOT563-6.
Le TI TPS562207EVM fonctionne de 4,5 à 17 V en entrée (12 V nominaux) et fournit une sortie de 1,05 V pour 2 A. Le module d'évaluation comprend également des bornes d'injection de signal CA pour les mesures de la boucle de rétroaction.
Caractéristiques
- Plage de tensions d'entrée de 4,5 à 17 V
- Plage de tension de sortie de 0,6 V à 7 V
- Courant de sortie jusqu’à 2 A
- FCCM, CCM forcée
- Réponse rapide aux régimes transitoires
- boîtier DRL de 1,6 x 1,6 mm

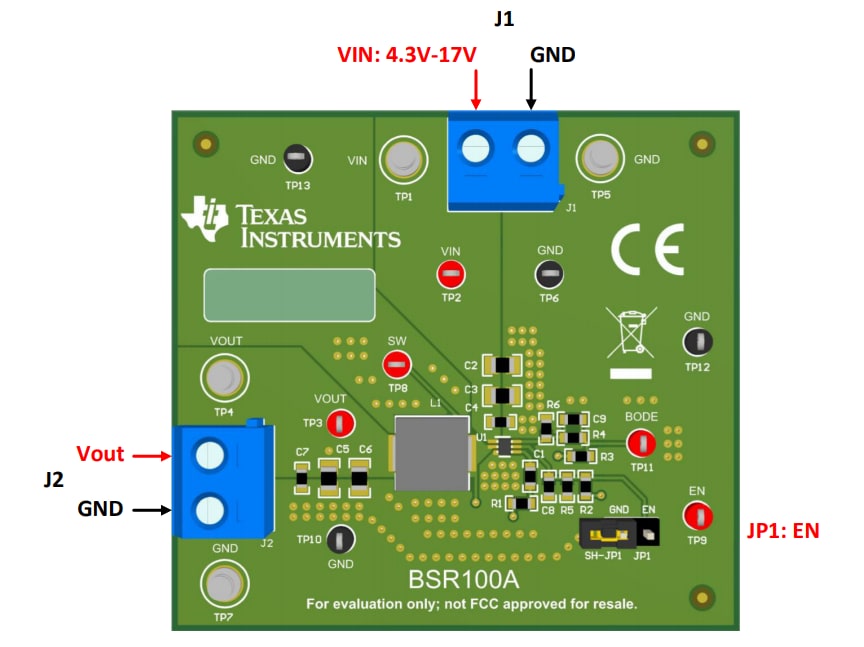

Placement des connecteurs et cavaliers
Produits associés
Texas Instruments Convertisseur Buck synchrone 2 A TPS562207
Ce convertisseur abaisseur synchrone de 2 A est optimisé pour fonctionner à minimum de composants externes.
