Texas Instruments Module d'évaluation (EVM) de convertisseur TPS562211EVM
Le module d'évaluation (EVM) de convertisseur TPS562211EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le TPS562211. Le TPS562211 est un convertisseur abaisseur synchrone de 2 A simple, facile à utiliser avec mode éco et FCCM sélectionnable dans le boîtier SOT-583. Le TPS562211EVM de Texas Instruments fonctionne à partir d’une entrée de 4,2 V à 18 V (12 V nominal) et fournit une sortie de 3,3 V à 2 A. Il comprend également des bornes d'injection de signal CA pour les mesures de boucle de rétroaction.
Caractéristiques
- Contrôle AECM pour réponse transitoire rapide et fréquence fixe
- Broche Mode pour sélection Eco-mode et FCCM
- Prend en charge les condensateurs de sortie tout céramique
- Bonne précision de sortie
- Boîtier SOT-583

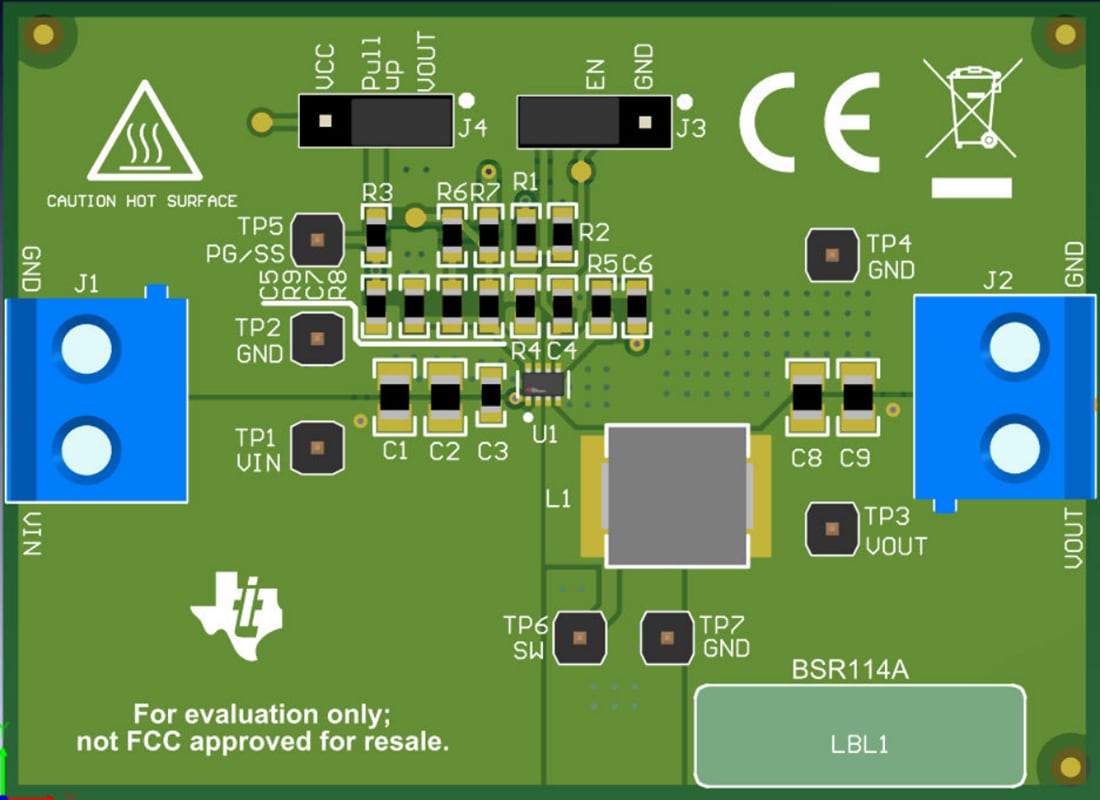

Disposition de la carte
Produit associé
Texas Instruments Convertisseur Buck synchrone 2 A TPS562211
Une solution flexible et économique dans un boîtier SOT583.
Publié le: 2020-11-13
| Mis à jour le: 2024-09-24
