Texas Instruments Convertisseur Buck synchrone TPS568231
Le convertisseur Buck synchrone TPS568231 de Texas Instruments est un convertisseur à haut rendement facile à utiliser avec un mode de contrôle adaptatif à temps D-CAP3™. Le TPS568231 nécessite peu de composants externes et est bien adapté aux applications de centre de données à espace restreint.
Le convertisseur TPS568231 de TI fournit des caractéristiques compétitives, notamment une tension de référence très précise, une réponse transitoire de charge rapide et aucune exigence de compensation externe. De plus, le composant offre une limite du courant réglable et des modes de fonctionnement Ecomode et FCCM pour une sélection à faible charge via la configuration de la broche MODE. Pour atteindre une haute efficacité à faible charge, le mode éco peut être sélectionné. Pour prendre en charge des exigences d'ondulation de tension de sortie étroites, FCCM peut être choisi.
Le TPS568231 fonctionne à partir d'une température de jonction de –40 °C à + 125 ºC et est disponible en boîtier QFN HotRod™ à 18 broches.
Caractéristiques
- Plage d'entrée de 4,5 V à 17 V sans polarisation externe
- Plage d'entrée de 3,8 V à 17 V avec polarisation externe
- Prend en charge un courant de sortie continu de 8 A
- MOSFET intégrés 7,8 mΩ et 3,2 mΩ
- Tension de référence de 0,6 V ±1 % sur une plage de jonction de –40 °C à + 125 ºC
- Plage de tension de sortie de 0,6 V à 5,5 V
- Faible courant de repos de 146 μA
- Mode de contrôle D-CAP3™ pour une réponse transitoire rapide
- Prend en charge les condensateurs céramiques en sortie
- FSW sélectionnable de 400 kHz, 800 kHz et 1 200 kHz
- FCCM sélectionnable (mode de conduction continue forcée) pour une ondulation de tension de sortie étroite
- Eco-mode™ sélectionnable (mode saut automatique) pour une efficacité élevée à faible charge
- Polarisation externe 5 V en option pour une efficacité améliorée
- Capacité de démarrage prépolarisé
- Démarrage progressif réglable avec un temps de démarrage progressif de 1,2 ms par défaut
- Indicateur de bonne alimentation pour surveiller la tension de sortie
- Deux paramètres de limite de courant réglables avec redémarrage en hoquet
- Protections non verrouillées pour UV, OV, OT et UVLO
- Compatible broche à broche avec les TPS568215 8 A et TPS56C231 et TPS56C215 12 A
- Température de jonction de fonctionnement de –40 °C à +125 °C
- Boîtier QFN HotRod™ à 18 broches de 3,5 mm x 3,5 mm
Applications
- POL de centres de données et d'ordinateurs d'entreprise
- Infrastructures sans fil
- IPC, automatisation d'usine, PLC, mesure de test
- DTV haut de gamme

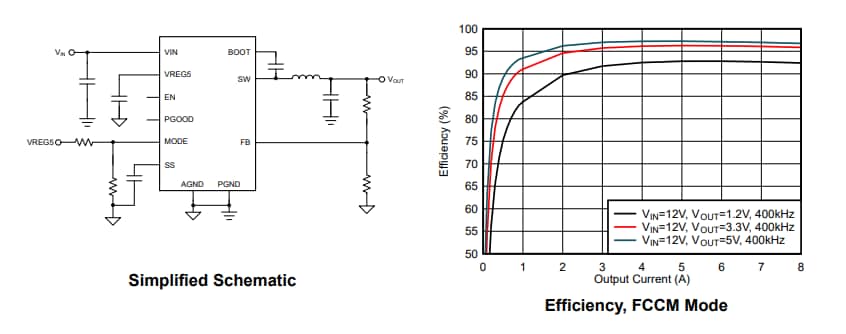

Schéma
