Texas Instruments Contrôleur abaisseur sans pilote TPS59632-Q1
Le contrôleur abaisseur sans pilote à trois phases TPS59632-Q1 de Texas Instruments présente des fonctionnalités avancées telles que l'architecture de contrôle D-CAP+™ avec réduction des surtensions de sortie (OSR) et des sous-tensions (USR). Ces caractéristiques offrent une réponse transitoire rapide, une capacité de sortie des plus faibles, et une haute efficacité. Le dispositif prend en charge l'I2C pour le contrôle dynamique de la tension de sortie, la gestion de phase pour une efficacité optimisée, ainsi que la télémétrie de surveillance du courant. Le pilote de grille MOSFET TPS59603-Q1 est conçu pour accompagner ce contrôleur afin de piloter les MOSFET de l'étage de puissance du convertisseur Buck synchrone. Le dispositif Texas Instruments TPS59632-Q1 est conditionné dans un boîtier QFN de 32 broches, avec un pas de 0,5 mm (5 mm x 5 mm), économisant de l'espace et amélioré thermiquement. Il est évalué pour fonctionner entre -40 °C et 125 °C.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles
- Température de classe 1 : de –40 °C à +125 °C
- Niveau H2 de classification DES modèle du corps humain
- Niveau C3B de classification DES modèle de dispositif chargé
- Nombre de phases sélectionnables : 3, 2 ou 1
- Plage de tension de conversion de 2,5 V à 24 V (nombre de phases, fréquence de commutation et limites de tension de sortie maximale applicables)
- Plage de tension CNA 7 bits de 0,50 V à 1,52 V
- Démarrage pré-défini avec une tension CNA de 0,800 V
- Ligne de charge CC réglable (chute) précise ou ligne de charge à pente nulle
- Contrôle D-CAP+ pour une réponse transitoire rapide
- Équilibrage de phase AutoBalance™ breveté
- 8 paramètres de fréquence de commutation de 300 kHz à 1 MHz
- 8 niveaux indépendants de réduction de dépassement de tension de sortie (OSR) et de réduction de sous-tension (USR)
- Limite du courant à 8 niveaux sélectionnable
- Surveillance du courant de charge (analogique et numérique)
- Taux de dérive de tension à 8 niveaux sélectionnables
- Efficacité optimisée pour les charges légères et lourdes
- Interface I2C pour le contrôle VID, gestion de phase et télémétrie avec 8 adresses de dispositif
- Boîtier QFN à broche de 32, de 5 mm x 5 mm, avec pas de 0,5 mm et flancs mouillables
Applications
- Systèmes d'aide à la conduite automobile (ADAS)
- Un contrôleur d'entraînement automatisé conditionnellement
- Info-divertissement du véhicule et groupe

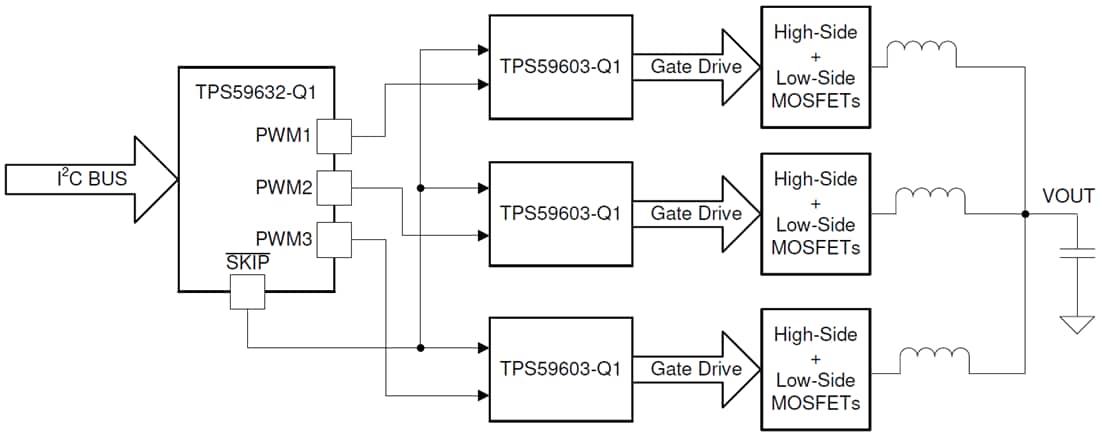

Application simplifiée
Produit associé
Texas Instruments Pilotes de FET Buck synchrones TPS59603-Q1
Les dispositifs sont optimisés pour les applications hautes fréquences UCT / CPU VCORE.
Outils de développement associés
Texas Instruments TPS59632Q1EVM-057 Evaluation Module
Evaluates the TPS59632-Q1 3-phase, D-CAP+ buck driverless control with I²C interface controller.
