Texas Instruments Convertisseurs Boost haute fréquence TPS6104x-Q1
Les convertisseurs Boost haute fréquence TPS6104x-Q1 de Texas Instruments sont idéaux pour les applications automobiles avec des tensions de sortie allant jusqu'à 28 V. Le TPS6104x-Q1 fonctionne à partir d'un rail basse tension pré-régulé, d'une batterie NiMH/NiCd à deux cellules ou d'une batterie Li-Ion à une cellule, et prend en charge des tensions d'entrée allant de 1,8 V à 6 V. Les convertisseurs TPS6104x-Q1 génèrent une fréquence de commutation allant jusqu'à 1 MHz, ce qui permet d'utiliser de petits composants externes tels que des condensateurs de sortie en céramique ou au tantale. Les composants TPS6104x-Q1 combinés avec le boîtier SOT-23 à 5 broches et encombrement réduit atteignent une petite taille globale de solution.
Les convertisseurs TPS61040-Q1 de TI disposent d'une limite de courant de commutation interne de 400 mA. En revanche, les convertisseurs TPS61041-Q1 disposent d'une limite de courant de commutation de 250 mA, offrant une ondulation de tension de sortie plus faible et une inductance de facteur de forme plus petite pour les applications à faible puissance.
Les composants TPS6104x-Q1 fonctionnent dans un schéma de modulation d'impulsion en fréquence (PFM) avec un contrôle constant du courant de crête. La combinaison du faible courant de repos (28 µA standard) et du schéma de contrôle optimisé facilite l´exploitation des dispositifs à des efficacités élevées sur l'ensemble de la plage de courant de charge.
Caractéristiques
- Qualifié pour les applications en automobile
- Plage de tension d'entrée de 1,8 à 6 V
- Plage de tension de sortie réglable jusqu'à 28 V
- Courant de commutation interne 400 mA (TPS61040-Q1) et 250 mA (TPS61041-Q1)
- Fréquence de commutation jusqu'à 1 MHz
- Courant de repos à fonctionnement à vide standard de 28 µA
- Courant d'arrêt standard de 1 µA
- Démarrage progressif interne
- Boîtier SOT-23 à 5 broches, économie d'espace
Applications
- Télématique automobile, eCall et péage
- Info-divertissement et groupe
- Système d'aide à la conduite automobile (ADAS)
- Sources polarisation LCD
- Alimentations LED blanches pour rétroéclairages LCD
- NiMH/NiCd à double cellule ou Li-Ion à simple cellule
- Systèmes alimentés par batterie
- Conversions standard 3,3 V ou 5 V à 12 V
Schéma d'application standard

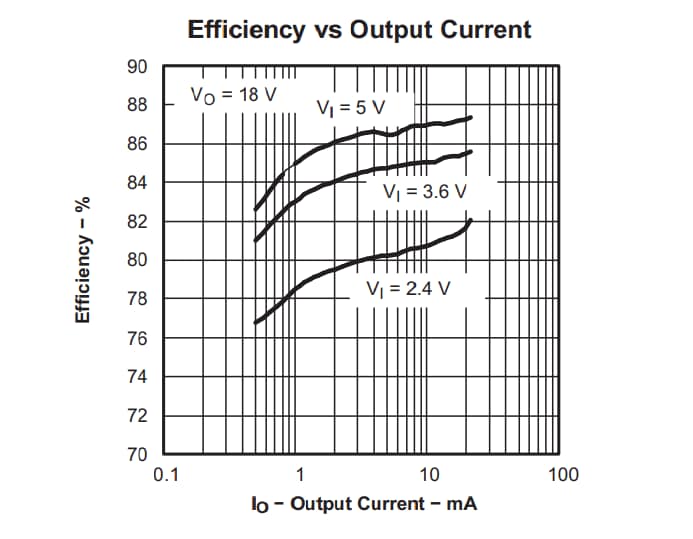

Efficacité par rapport au courant de sortie
